Система ОВиК фитнес клуба, ресторана и коворкинга "Smartass"

Что было сделано

В 4-этажном комплексе Smartass (фитнес клуб, ресторан и коворкинг) расположенном по адресу улица Жилянская 41 А в городе Киеве установлена система VRF — тепловой насос известного бренда Hitachi.

Наружные блоки системы функционируют совместно с внутренними канальными модулями и объединенной системой вентиляционных каналов, благодаря чему обеспечивается максимально равномерное распределение тепла/холода и минимальные показатели по шуму.

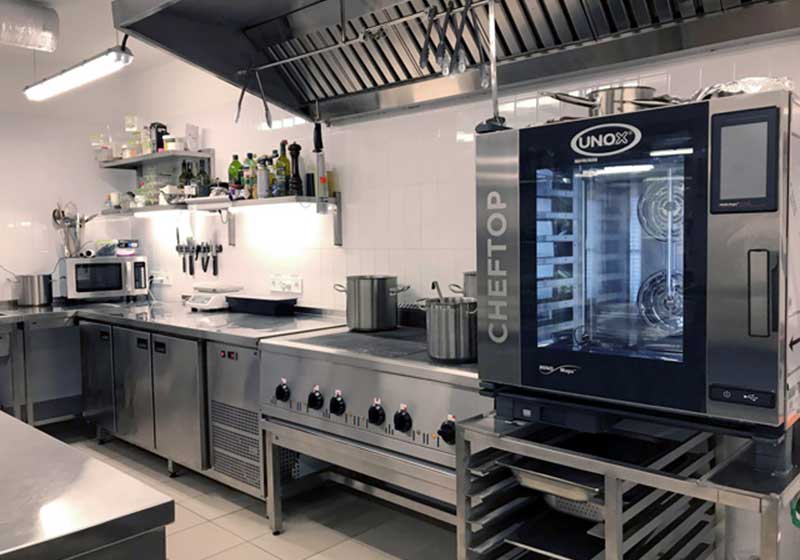

Спортивные помещения обслуживаются приточно-вытяжной системой Aerostar с высокоэффективным рекуператором роторного типа. В ресторане размещена приточно-вытяжная система с герметичным рекуператором пластинчатого типа, а также вентиляторы от производителя RUCK. Такое проектирование позволяет повторно использовать избыточное тепло, которое идет от зонтов в кухне на подогрев воздуха, поступающего в холодное время года. Благодаря фреоновым конденсаторам и испарителям, установленных в ПВУ и подключенным к тепловым насосам Hitachi происходит догрев или доохлаждение приточного воздуха.

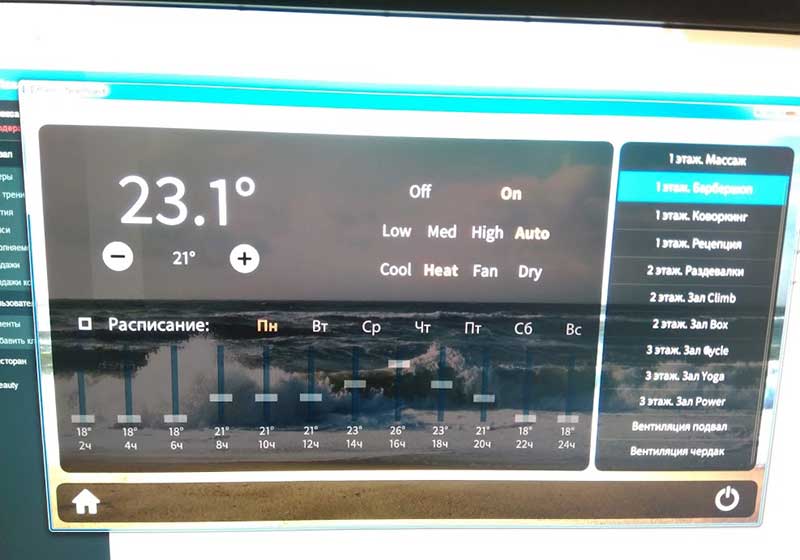

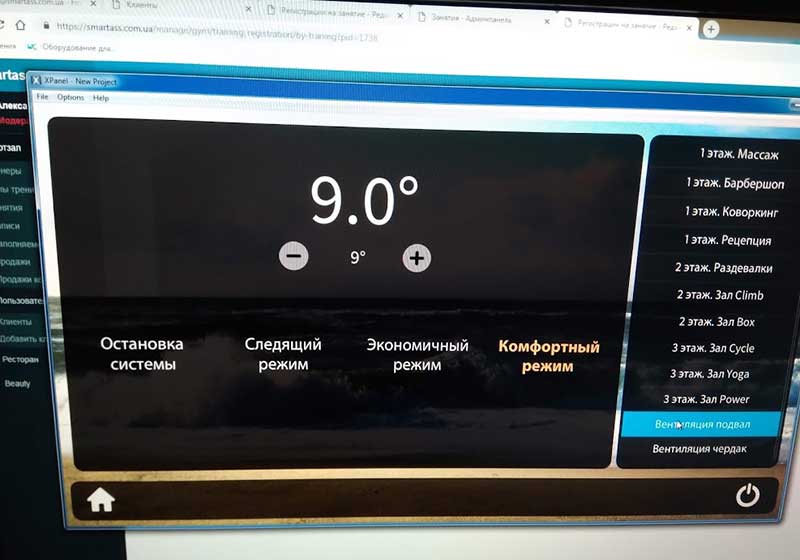

Управление климатическим оборудованием осуществляется с помощью системы диспетчеризации «Умный дом», которая позволяет четко, быстро и автоматизировано управлять микроклиматом всего здания.

Потребляемая мощность всей системы ОВиК в фитнес клубе, ресторане и коворкинге Смартесс (Smartass) не превышает 35 кВт.

Что было реализовано:

• проектирование системы ОВиК
• поставка основного оборудования
• установочные работы
• запуск системы и отладка

Этапы работ

Выполнены электроэнергетические инженерные изыскания, найдено эффективное решение для минимизации электропотребления.

Проанализирован проект реконструкции здания, подобрано энергоэффективное и экономически-выгодное оборудование.

Зроблено проект припливно-витяжної вентиляції (Ruck і Remak, Aerostar) з функцією охолодження, повітряного опалення, VRF-системи кондиціонування Hitachi.

Проведена предварительная разметка и планировка, подготовка площадок для вентиляционных машин, монтажных рам и проемов. Были выполнены следующие работы: бурение отверстий под воздуховоды, медные и дренажные трубопроводы, электрические кабели; установка закладных деталей.

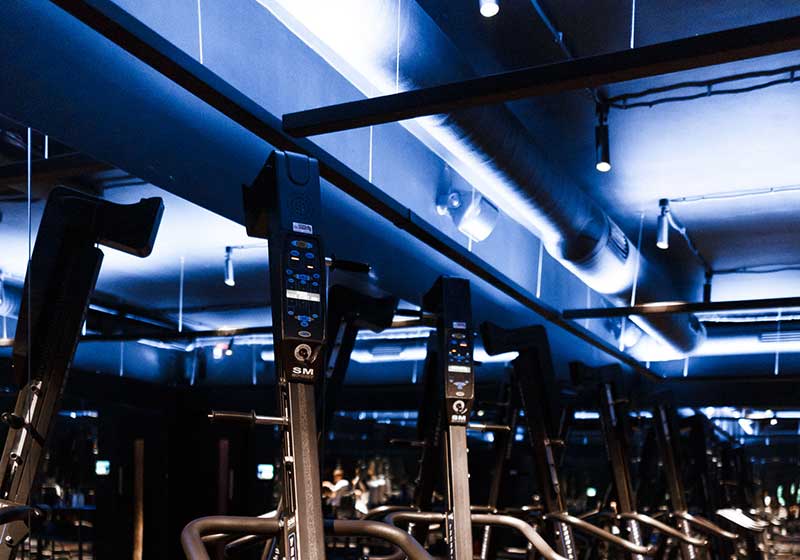

Проложены воздуховоды, фреоновые трассы и дренажные трубы, а также электросети, изолированные каналы. Выполнена поставка оборудования на объект.

Смонтирована приточно-вытяжная машина с роторным рекуператором и рециркуляцией, фреоновым испарителем и конденсатором, резервным электрокалорифером, от фирмы «Aerostar» для спортивных залов.

Собрана приточно-вытяжная канальная установка с герметичным пластинчатым рекуператором, вентиляторами Ruck, функциями охлаждения и нагрева воздуха для залов ресторана и кухни.

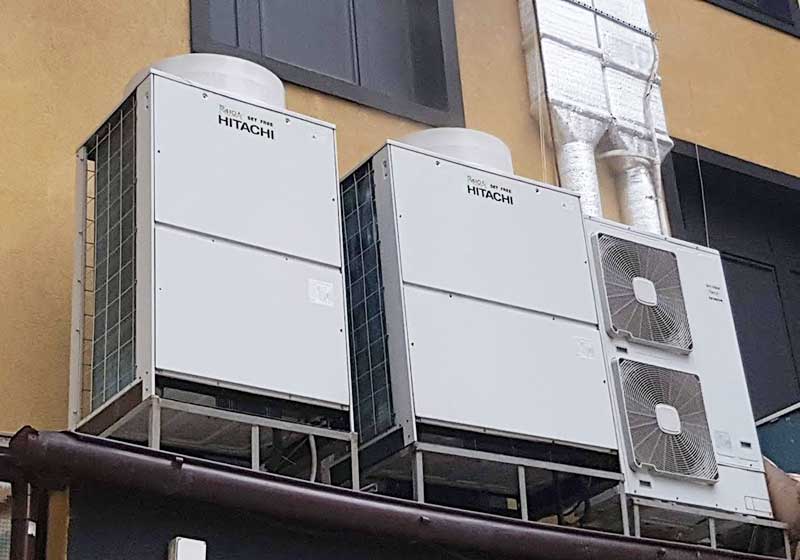

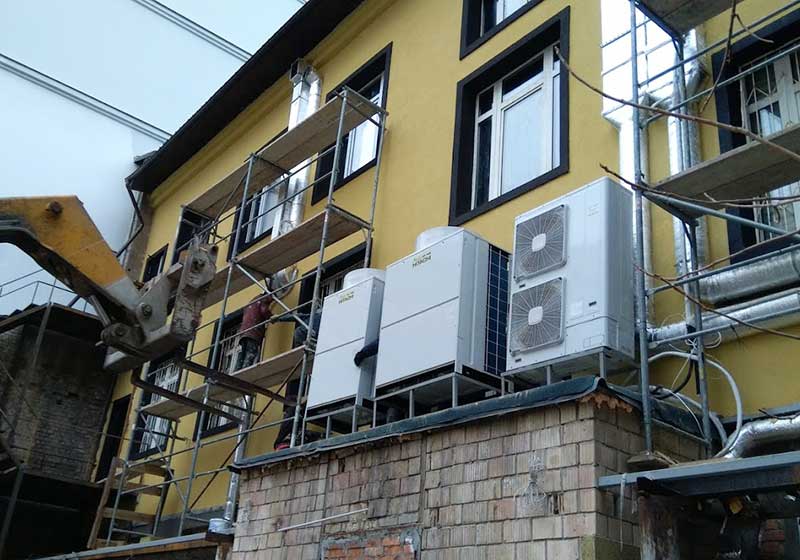

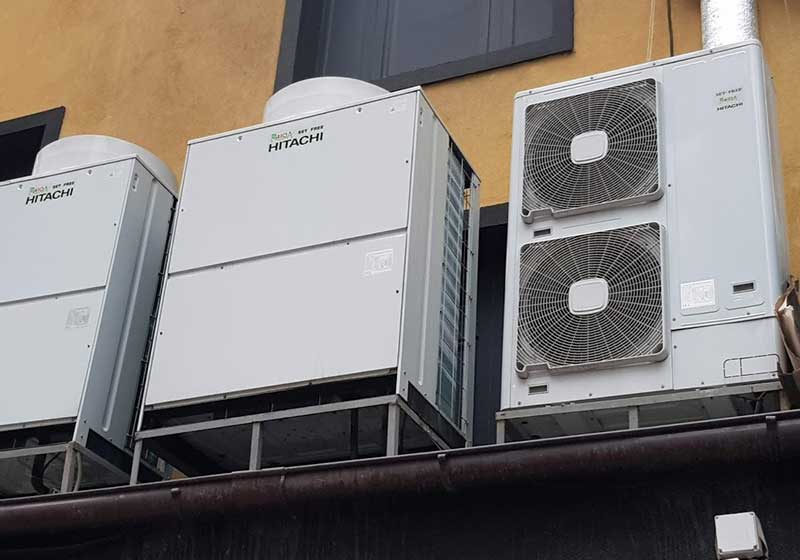

Установлены тепловые насосы Hitachi для подогрева и охлаждения приточного воздуха. Смонтирована VRF-система Hitachi в качестве основной системы отопления и охлаждения. Установлены канальные внутренние блоки.

Выполнен монтаж приточно-вытяжных решеток и диффузоров.

Наша компания провела подключение оборудования. Интегрировала автоматику в систему диспетчеризации «Умный дом», которая позволяет оперативно управлять климатом всего фитнес-центра.

Проведены работы по наладке системы, запуску, продувке, регулировке и подготовке к работе.

Объект сдан в эксплуатацию и подготовлена исполнительная документация.
