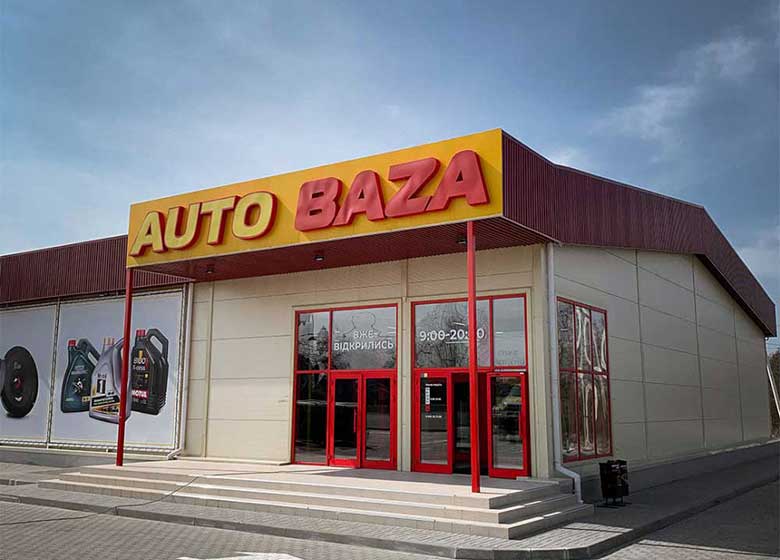

Система ОВиК склада-магазина автомобильных запчастей и аксессуаров Auto Baza

Что было сделано

Выполнена задача отопления, вентиляции и кондиционирования отдельно стоящего дома по Одесской трассе в с. Гатное имея в распоряжении лишь 45 кВт электрической энергии.

Основной системой кондиционирования и вентиляции является VRF (воздушный тепловой насос) Hitachi. Наружные блоки работают с внутренними блоками кассетного и настенного типа.

Установлена приточно-вытяжная установка CrasStar с роторным высокоэффективным рекуператором (до 80% возврата тепла).

Выполнены проектные работы, поставка оборудования, монтажные работы, пуско-наладочные работы системы ОВиК.

Этапы работ

Проведены инженерные исследования и сделан расчет для снижения затрат на электроэнергию. Разработан проект с использованием энергосберегающих технологий.

Поскольку объект изначально имел в доступе небольшое количество электроэнергии, при проектировании была рассчитана энергосберегающая система ОВиК.

В якості основного обладнання вентиляції задіяна приточно-витяжна установка Aerostar CrossStar, з роторним рекуператором з коефіцієнтом корисної дії до 80%. У комплекті установки також врахований охолоджувач-конденсатор з функцією опалення за допомогою фреону.

Из-за особенностей конструкции здания (высота до потолка более 4-х метров) была задействована технология, при которой вытяжные воздуховоды смонтированы у самого перекрытия, а приточные — чуть ниже. Данное решение было принято на этапе проектирования для того, чтобы минимизировать потери тепла сооружения. В конкретном случае, более теплый воздух, который находится выше, забирается с помощью решеток и попадает на рекуператор, где нагревает приточный, а затем удаляется на улицу.

В качестве распределительных устройств используются вихревые диффузоры, которые формируют закрученную струю и позволяют воздушному потоку достичь нижней зоны склада.

VRF-система Hitachi работает не только для кондиционирования и охлаждения воздуха в приточно-вытяжной установке, но и автономная система отопления. Доводчиками служат кассетные кондиционеры, расположенные по всей площади торгового зала, и настенные – в помещениях персонала.

Данная система имеет функцию резервирования. Комбинация из двух наружных блоков экономит энергию, точно распределяя нагрузку. Кроме того, в случае аварии и выхода из строя одного из блоков, система не остановится. Широкий рабочий режим: от -20 °С до +43 °С; позволяет оборудованию работать круглый год.

Наружные блоки включают функцию сдувания снега. При срабатывании датчика, вентилятор вращается быстрее, чтобы предотвратить налипание снега на лопасти.

Разработана индивидуальная система управления оборудованием ОВиК для контроля микроклимата в здании.

Проведены работы по наладке системы, запуску, продувке, регулировке и подготовке к работе. Объект сдан в эксплуатацию. Подготовлена исполнительная документация систем ОВиК
