Где применяется

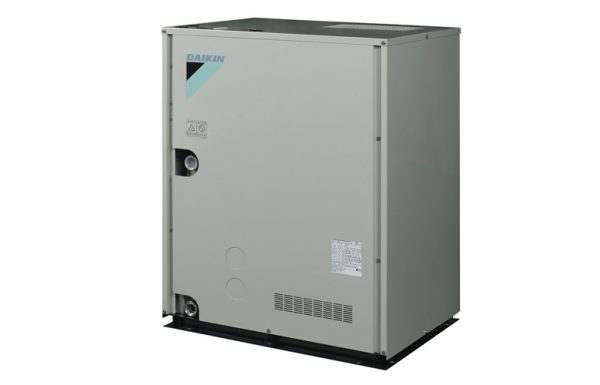

Наружный блок водоохлаждаемой системы VRV. Вместо того чтобы сбрасывать тепло в воздух на крыше, он отдаёт его в водяной контур здания — и потому ставится внутри объекта, рядом с кондиционируемыми помещениями.
- здания, где длина трасс или перепад высот не позволяют применить воздушные системы
- объекты с ограничениями по шуму — на фасаде и крыше ничего не стоит
- высотные здания с поэтажным размещением оборудования
- системы с геотермальным водяным контуром
- исторические здания, где наружные блоки на фасаде недопустимы
Компактность впечатляет: система производительностью 120 кВт занимает менее 0,5 м². Блоки унифицированы для исполнений Heat Pump и Heat Recovery, со стандартным или геотермальным водяным контуром.
Конструкция
Система собирается из базовых модулей, а не поставляется одним корпусом. Модульный ряд: 8, 10, 12 и 14 л. с., из которых комбинируют мощности от 16 до 42 л. с.
- вращающаяся распределительная коробка на передней панели упрощает доступ к узлам
- до 64 внутренних блоков на систему
- совместимость с внутренними блоками VRV, бытовыми блоками (Emura, Nexura), вентустановками HRV и AHU
- двухступенчатая рекуперация теплоты в исполнении Heat Recovery — между внутренними и между наружными блоками
- конфигуратор VRV для ввода системы в эксплуатацию
- меньший объём хладагента благодаря сокращению длины трассы
Как подбирают
Мощность берут из таблицы характеристик карточки. Главное, чего в ней нет, — сезонная эффективность, и она здесь исключительно высока:
| Типоразмер, л. с. | Холод, кВт | Тепло, кВт | SEER | SCOP | Модули |
|---|---|---|---|---|---|
| 16 | 44,8 | 50,0 | 7,9 | 11,7 | 2 × 8 |
| 18 | 50,4 | 56,5 | 7,9 | 12,5 | 8 + 10 |
| 20 | 55,9 | 62,5 | 7,7 | 11,9 | 2 × 10 |
| 24 | 67,0 | 75,0 | 8,8 | 11,1 | 10 + 14 |
| 26 | 73,5 | 82,5 | 8,3 | 10,4 | 12 + 14 |
| 28 | 80,0 | 90,0 | 7,9 | 9,9 | 2 × 14 |
| 32 | 89,4 | 100,0 | 8,2 | 11,6 | 8 + 12 + 12 |
| 42 | 120,0 | 135,0 | 8,5 | 10,0 | 14 + 14 + 14 |
SCOP от 9,9 до 12,5 — это в два-три раза выше, чем у воздушных VRV. Причина проста: блок работает с водой стабильной температуры, а не с зимним воздухом, поэтому размораживания нет вовсе, а COP не падает в мороз.
Показательная деталь: SCOP не растёт с мощностью, а падает — 12,5 у 18-сильной системы против 9,9 у 28-сильной. Две меньшие системы могут оказаться экономичнее одной большой, если объект это позволяет.
Что учесть при монтаже
- сумма индексов внутренних блоков должна укладываться в пределы системы — от 200 до 600 у 16-сильной и от 445 до 1 335 у 42-сильной
- жидкостная труба от 12,7 до 19,1 мм в зависимости от типоразмера
- водяной контур проектируют отдельно: нужны насос, теплообменник и сброс тепла (градирня, скважина или сухой охладитель)
- блоки ставят внутри здания — помещение должно быть вентилируемым и иметь доступ для обслуживания
- рефнеты подбирают по схеме производителя
Главное при проектировании — водяной контур это отдельная система с собственной стоимостью. Выигрыш в SCOP и в размещении реален, но капитальные затраты на контур и сброс тепла считают до сравнения с воздушным решением, а не после.
