Где применяется

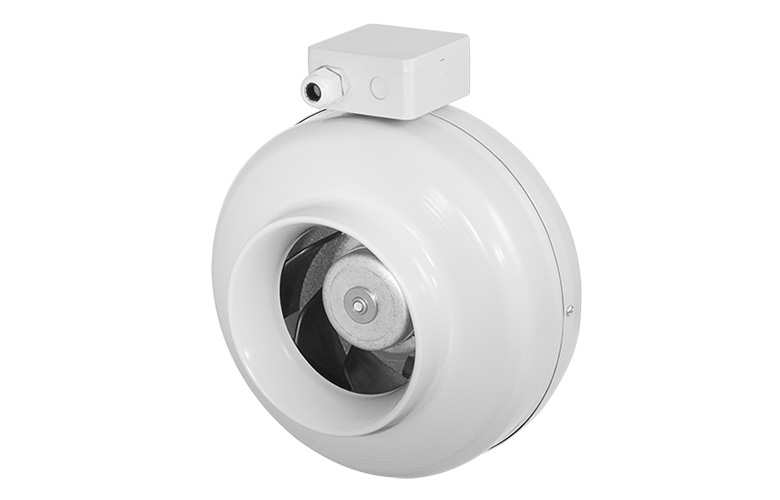

Канальный вентилятор для круглых воздуховодов. Ставится в разрыв канала и прокачивает воздух на участке — это базовый агрегат приточной или вытяжной системы небольшого объекта.
- квартиры, частные дома, небольшие офисы
- вытяжка санузлов и кухонь в составе канальной системы
- приток с фильтром и нагревателем на том же участке
- любой круглый воздуховод от 100 до 315 мм
Артикул читается по частям: тип — типоразмер — двигатель — комплектация. Буква с цифрой в третьей позиции означает род тока и число полюсов: E2 — однофазный двухполюсный, E4 — однофазный четырёхполюсный, D4 и D6 — трёхфазные, EC — с электронной коммутацией. Меньше полюсов означает выше обороты, больший расход и больший шум.
Буква L в обозначении означает другое рабочее колесо с повышенной производительностью в том же диаметре подключения. Это не длина корпуса и не исполнение — это отдельная аэродинамическая модель.
Конструкция
Корпус из оцинкованного стального листа. Рабочее колесо — центробежное с лопатками, загнутыми назад, или диагональное ETAMASTER в зависимости от серии.
- монтаж в разрыв круглого воздуховода соответствующего диаметра
- управление напряжением через ступенчатый трансформатор или регулятор
- исполнение
ECрегулируется сигналом 0–10 В - принадлежности: гибкие вставки
VM, обратные клапаныRSK, глушителиSDS, фильтрующие секцииFVиFT - для звукоизолированного исполнения есть серия
ISOR
Как подбирают
Расход и мощность берут из таблицы характеристик карточки. Каталог даёт КПД и шум в трёх направлениях:
| Модель | Мощность, Вт | Расход, м³/ч | КПД, % | Масса, кг | LWA дБ(А) |
|---|---|---|---|---|---|
| RS 100L | 28 | 250 | 19,2 | 2,8 | 59 / 60 / 48 |
| RS 125L | 28 | 300 | 21,3 | 2,7 | 57 / 59 / 45 |
| RS 160 | 49 | 460 | 24,1 | 3,0 | 62 / 62 / 45 |
| RS 200 | 100 | 810 | 28,9 | 4,0 | 71 / 70 / 56 |
| RS 200L | 154 | 1 040 | 34,9 | 5,1 | 70 / 72 / 61 |
| RS 250 | 100 | 890 | 30,9 | 4,1 | 71 / 74 / 58 |
| RS 250L | 161 | 1 090 | 38,3 | 5,1 | 68 / 71 / 59 |
| RS 315 | 162 | 1 170 | 42,5 | 5,7 | 68 / 70 / 56 |
Два практических вывода. Первый: исполнение L даёт больший расход при лучшем КПД — RS 250L прокачивает 1 090 м³/ч с КПД 38,3 % против 890 м³/ч и 30,9 % у обычного RS 250. Переплата за колесо окупается потреблением.
Второй: КПД всей серии низкий — от 19 до 43 %. Это нормально для малых канальных вентиляторов, но означает, что на больших расходах выгоднее брать прямоугольный канальный или крышный агрегат, где КПД достигает 50–56 %.
Что учесть при монтаже
- диаметр вентилятора должен совпадать с диаметром воздуховода — переходы добавляют сопротивление
- перед вентилятором и после него оставляют прямые участки, иначе падает расход и растёт шум
- гибкие вставки
VMс обеих сторон снимают передачу вибрации на канал - обратный клапан
RSKне даёт воздуху идти назад при остановке - фильтр ставят перед вентилятором, а не после — пыль на колесе сбивает балансировку
Третье число в шумовой характеристике — излучение корпуса в помещение, оно на 10–15 дБ ниже канальных значений. Если вентилятор стоит в жилой зоне за подвесным потолком, ориентируются именно на него, а канальный шум глушат отдельно.
