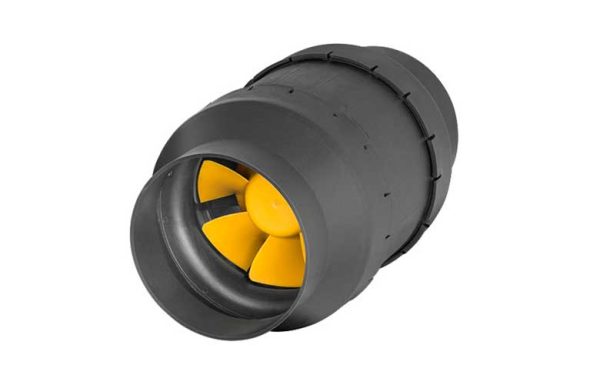

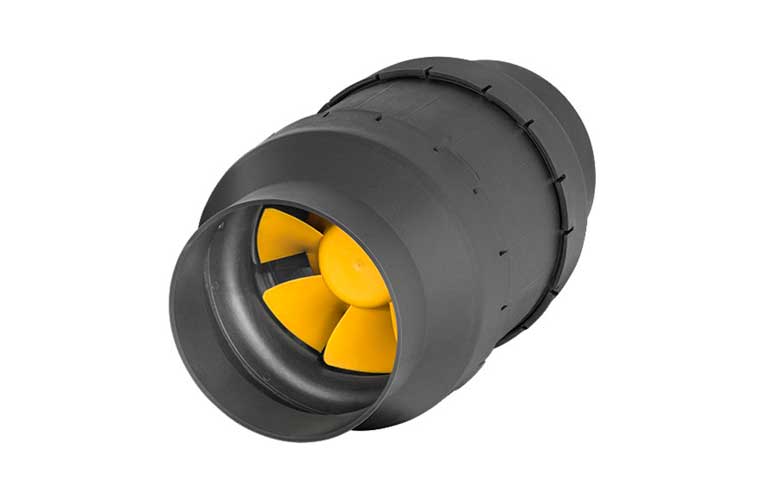

Круглый канальный вентилятор Ruck EM 100L E2 01

Где применяется

Круглый канальный вентилятор встраивается прямо в трассу круглого воздуховода: он не требует отдельной камеры и занимает только участок канала. Это самый простой способ дать системе нужный расход там, где места под приточную установку нет.

• вытяжные системы офисов, магазинов, заведений питания
• приточные трассы с фильтром и нагревателем в составе
• производственные и складские помещения
• санузлы, кухни, технические помещения с нормируемым воздухообменом

Серия EM — компактная часть ряда: расход от 600 до 2 440 м³/час, вес от 2,5 кг. Это формат квартиры, кабинета, санузла или небольшой вытяжной трассы, где большой вентилятор не нужен и ставить его некуда.

Конструкция

Вся серия однофазная, 220 В — отдельной линии питания не требуется. Предельная температура воздуха +60 °C.

Разница в шуме между типоразмерами большая: 57 дБ у младшей модели против 75 у старшей. Для вентилятора над жилым помещением это определяющая цифра, и именно она, а не расход, часто ограничивает выбор.

Производство Германия, гарантия 24 месяца.

Как подбирают

Подбор идёт по двум цифрам вместе — расход воздуха и сопротивление сети. Максимальная производительность из таблицы достигается при нулевом сопротивлении, которого в реальной трассе не бывает: колена, решётки, фильтры и шумоглушители съедают часть напора, и рабочая точка оказывается ниже.

• диаметр подключения должен совпадать с диаметром трассы: переходники добавляют сопротивление и шум
• тип двигателя определяет способ регулирования — EC регулируют плавным сигналом, E2M и D2 напряжением через трансформаторный регулятор
• фазность проверяют до заказа: младшие типоразмеры однофазные 220 В, старшие трёхфазные 380 В
• предельная температура воздуха разная по моделям — от +50 до +80 °C; для вытяжки с кухни или технологического процесса это решающая цифра

Что учесть при монтаже

Корпус разбирается для обслуживания, и последовательность задана производителем:

• открыть скобы и извлечь блок вентилятора
• установить монтажную консоль, сверяя стрелку направления воздушного потока
• учесть расположение клеммной коробки — её можно повернуть в нужное положение, отпустив винты металлической опоры
• монтаж возможен непосредственный или через переходник, а также на металлической опоре с клеммой

• встроенный термоконтакт ничего не выключает сам — он лишь подаёт сигнал, и его выводы обязательно подключают к внешнему расцепляющему устройству
• тепловое реле не защищает двигатель при заклинивании ротора: если блокировка возможна, ставят защитный выключатель с тепловым и электромагнитным расцепителями на соответствующий номинальный ток
• направление воздушного потока и направление вращения обозначены стрелками на корпусе — их сверяют до затягивания хомутов
• расположение распределительной коробки выбирают до монтажа: после зашивки канала добраться до неё не выйдет
• между вентилятором и воздуховодом ставят гибкие вставки, сам агрегат — на виброопоры

Производитель отдельно предупреждает насчёт частотных преобразователей: в моделях с широтно-импульсной модуляцией на выходе возникает корпусный шум, растущий с типоразмером двигателя. Преобразователи с синусоидальным выходным сигналом этого не дают, но стоят примерно в 2,4 раза дороже. Если требования к шуму жёсткие, это закладывают в смету заранее.
