Где применяется
Круглый канальный вентилятор встраивается прямо в трассу круглого воздуховода: он не требует отдельной камеры и занимает только участок канала. Это самый простой способ дать системе нужный расход там, где места под приточную установку нет.
- вытяжные системы офисов, магазинов, заведений питания
- приточные трассы с фильтром и нагревателем в составе
- производственные и складские помещения
- санузлы, кухни, технические помещения с нормируемым воздухообменом

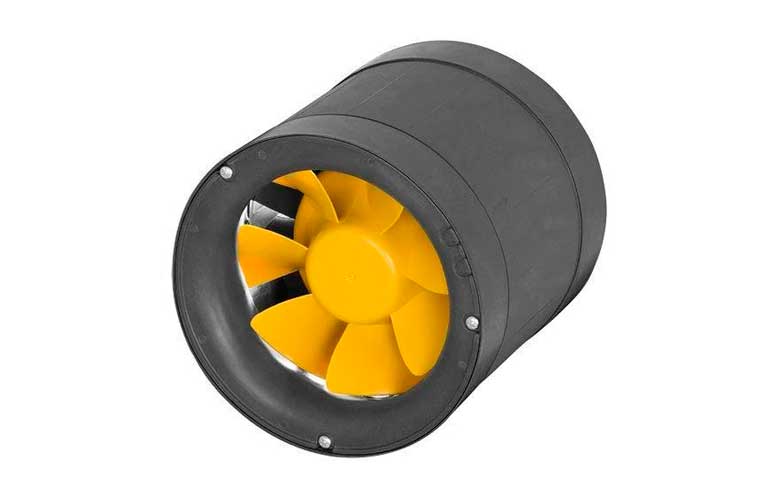

Серия EM — компактная часть ряда: расход от 600 до 2 440 м³/час, вес от 2,5 кг. Это формат квартиры, кабинета, санузла или небольшой вытяжной трассы, где большой вентилятор не нужен и ставить его некуда.
Конструкция
| Показатель | EM 150L E2M | EM 280 EC |
|---|---|---|
| Диаметр подключения, мм | 149 | 279 |
| Расход воздуха, м³/час | 600 | 2 440 |
| Потребляемая мощность, кВт | 0,046 | 0,267 |
| Ток, А | 0,3 | 1,9 |
| Скорость вращения, об/мин | 2 830 | 3 170 |
| Уровень шума, дБ | 57 | 75 |
| Вес, кг | 2,5 | 5,5 |
| Питание | 220 В | 220 В |
Вся серия однофазная, 220 В — отдельной линии питания не требуется. Предельная температура воздуха +60 °C.
Разница в шуме между типоразмерами большая: 57 дБ у младшей модели против 75 у старшей. Для вентилятора над жилым помещением это определяющая цифра, и именно она, а не расход, часто ограничивает выбор.
Производство Германия, гарантия 24 месяца.
Как подбирают
Подбор идёт по двум цифрам вместе — расход воздуха и сопротивление сети. Максимальная производительность из таблицы достигается при нулевом сопротивлении, которого в реальной трассе не бывает: колена, решётки, фильтры и шумоглушители съедают часть напора, и рабочая точка оказывается ниже.
- диаметр подключения должен совпадать с диаметром трассы: переходники добавляют сопротивление и шум
- тип двигателя определяет способ регулирования —
ECрегулируют плавным сигналом,E2MиD2напряжением через трансформаторный регулятор - фазность проверяют до заказа: младшие типоразмеры однофазные 220 В, старшие трёхфазные 380 В
- предельная температура воздуха разная по моделям — от +50 до +80 °C; для вытяжки с кухни или технологического процесса это решающая цифра
Что учесть при монтаже
Корпус разбирается для обслуживания, и последовательность задана производителем:
- открыть скобы и извлечь блок вентилятора
- установить монтажную консоль, сверяя стрелку направления воздушного потока
- учесть расположение клеммной коробки — её можно повернуть в нужное положение, отпустив винты металлической опоры
- монтаж возможен непосредственный или через переходник, а также на металлической опоре с клеммой
- встроенный термоконтакт ничего не выключает сам — он лишь подаёт сигнал, и его выводы обязательно подключают к внешнему расцепляющему устройству
- тепловое реле не защищает двигатель при заклинивании ротора: если блокировка возможна, ставят защитный выключатель с тепловым и электромагнитным расцепителями на соответствующий номинальный ток
- направление воздушного потока и направление вращения обозначены стрелками на корпусе — их сверяют до затягивания хомутов
- расположение распределительной коробки выбирают до монтажа: после зашивки канала добраться до неё не выйдет
- между вентилятором и воздуховодом ставят гибкие вставки, сам агрегат — на виброопоры
Производитель отдельно предупреждает насчёт частотных преобразователей: в моделях с широтно-импульсной модуляцией на выходе возникает корпусный шум, растущий с типоразмером двигателя. Преобразователи с синусоидальным выходным сигналом этого не дают, но стоят примерно в 2,4 раза дороже. Если требования к шуму жёсткие, это закладывают в смету заранее.
