Де застосовується

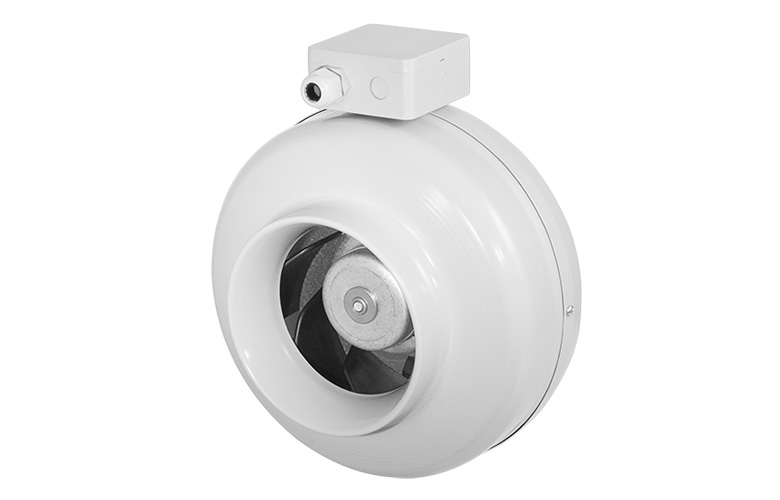

Канальний вентилятор для круглих повітроводів. Ставиться у розрив каналу й прокачує повітря на ділянці — це базовий агрегат припливної або витяжної системи невеликого об’єкта.
- квартири, приватні будинки, невеликі офіси
- витяжка санвузлів і кухонь у складі канальної системи
- приплив із фільтром і нагрівачем на тій самій ділянці
- будь-який круглий повітровід від 100 до 315 мм
Артикул читається за частинами: тип — типорозмір — двигун — комплектація. Літера з цифрою в третій позиції означає рід струму й кількість полюсів: E2 — однофазний двополюсний, E4 — однофазний чотириполюсний, D4 і D6 — трифазні, EC — з електронною комутацією. Менше полюсів означає вищі оберти, більшу витрату й більший шум.
Літера L у позначенні означає інше робоче колесо з підвищеною продуктивністю в тому самому діаметрі підключення. Це не довжина корпуса й не виконання — це окрема аеродинамічна модель.
Конструкція
Корпус із оцинкованого сталевого листа. Робоче колесо — відцентрове з лопатками, загнутими назад, або діагональне ETAMASTER залежно від серії.
- монтаж у розрив круглого повітроводу відповідного діаметра
- керування напругою через ступінчастий трансформатор або регулятор
- виконання
ECрегулюється сигналом 0–10 В - приладдя: гнучкі вставки
VM, зворотні клапаниRSK, глушникиSDS, фільтрувальні секціїFVіFT - для звукоізольованого виконання є серія
ISOR
Як підбирають
Витрату й потужність беруть із таблиці характеристик картки. Каталог дає ККД і шум у трьох напрямках:
| Модель | Потужність, Вт | Витрата, м³/год | ККД, % | Маса, кг | LWA дБ(А) |
|---|---|---|---|---|---|
| RS 100L | 28 | 250 | 19,2 | 2,8 | 59 / 60 / 48 |
| RS 125L | 28 | 300 | 21,3 | 2,7 | 57 / 59 / 45 |
| RS 160 | 49 | 460 | 24,1 | 3,0 | 62 / 62 / 45 |
| RS 200 | 100 | 810 | 28,9 | 4,0 | 71 / 70 / 56 |
| RS 200L | 154 | 1 040 | 34,9 | 5,1 | 70 / 72 / 61 |
| RS 250 | 100 | 890 | 30,9 | 4,1 | 71 / 74 / 58 |
| RS 250L | 161 | 1 090 | 38,3 | 5,1 | 68 / 71 / 59 |
| RS 315 | 162 | 1 170 | 42,5 | 5,7 | 68 / 70 / 56 |
Два практичні висновки. Перший: виконання L дає більшу витрату при кращому ККД — RS 250L прокачує 1 090 м³/год з ККД 38,3 % проти 890 м³/год і 30,9 % у звичайного RS 250. Переплата за колесо окупається споживанням.
Другий: ККД усієї серії низький — від 19 до 43 %. Це нормально для малих канальних вентиляторів, але означає, що на великих витратах вигідніше брати прямокутний канальний або даховий агрегат, де ККД сягає 50–56 %.
Що врахувати при монтажі
- діаметр вентилятора має збігатися з діаметром повітроводу — переходи додають опір
- перед вентилятором і після нього лишають прямі ділянки, інакше падає витрата й росте шум
- гнучкі вставки
VMз обох боків знімають передачу вібрації на канал - зворотний клапан
RSKне дає повітрю йти назад при зупинці - фільтр ставлять перед вентилятором, а не після — пил на колесі збиває балансування
Третє число в шумовій характеристиці — випромінювання корпуса в приміщення, воно на 10–15 дБ нижче за канальні значення. Якщо вентилятор стоїть у житловій зоні за підвісною стелею, орієнтуються саме на нього, а канальний шум глушать окремо.
