Де застосовується

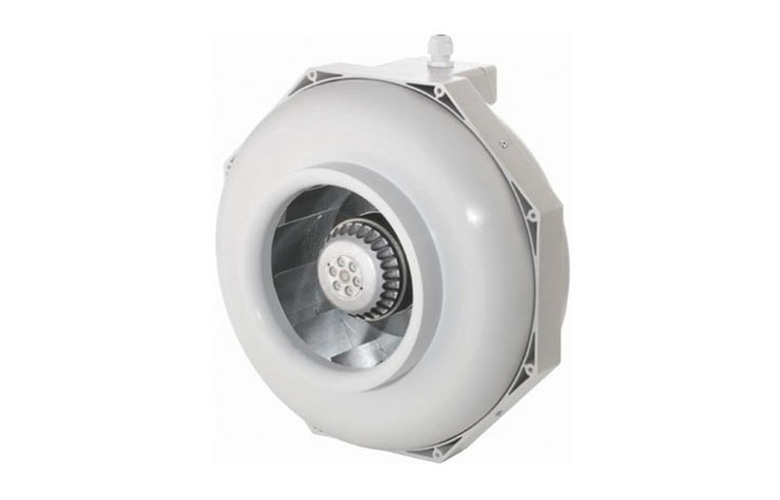

Це канальний вентилятор для круглих повітроводів: він вбудовується в розрив каналу й жене повітря по мережі. Самостійним приладом не є.
- витяжні системи санвузлів, кухонь і підсобних приміщень
- припливні системи, де вентилятор ставлять у канал
- невеликі комерційні та виробничі об’єкти
- приміщення, де потрібен простий монтаж у наявний спіральний повітровід
Круглий переріз означає, що вентилятор стає прямо в стандартний повітровід — без перехідників і без переробки мережі.
Конструкція
- корпус із оцинкованої сталі, двигун із зовнішнім ротором
- робоче колесо з назад загнутими лопатками
- вбудований захист двигуна від перегріву
- живлення однофазне 220 В, виробництво — Німеччина
Серія не потребує обслуговування: у ній немає ременів, підшипників під заміну чи фільтрів — саме тому такі вентилятори ставлять у важкодоступних місцях під стелею.
Як підбирають
| Модель | Діаметр підключення | Витрата повітря | Струм | Робоча температура |
|---|---|---|---|---|
| RK 100 | 100 мм | 240 м³/год | 0,3 А | до +70 °C |
| RK 125 L | 125 мм | 350 м³/год | 0,3 А | — |
| RK 150 S | 150 мм | 720 м³/год | 0,5 А | до +50 °C |
| RK 160 | 160 мм | 460 м³/год | 0,3 А | до +40 °C |
| RK 200 S | 200 мм | 750 м³/год | 0,9 А | до +35 °C |
| RK 250 | 250 мм | 830 м³/год | 0,5 А | до +50 °C |
- витрата не пропорційна діаметру: RK 150 S дає 720 м³/год проти 460 у RK 160 — виконання відрізняються не тільки перерізом
- робоча температура середовища різна по лінійці — від +35 до +70 °C, і це часто вирішальний параметр
- діаметр у назві — умовний розмір каналу, під який підбирають вентилятор
Підбирають за двома числами одразу: потрібною витратою й опором мережі. Машина з великою витратою, але малим напором у довгій системі повітря не прокачає.
Що врахувати при монтажі
- швидкість регулюють ступеневим трансформатором або тиристорним регулятором
- вентилятор ставлять у будь-якому положенні, кріплення входить у комплект
- для приміщень із високою температурою повітря перевіряють межу конкретного виконання
- у ту саму круглу мережу стають нагрівачі, фільтри, гнучкі вставки й шумоглушники тієї ж лінійки
Гарантія — 24 місяці.
