Где применяется

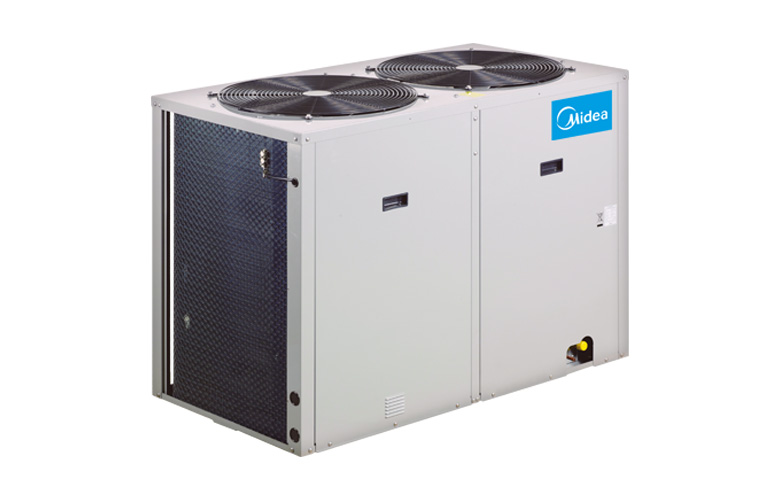

Компрессорно-конденсаторный блок — это холодильная машина без испарителя. Секция охлаждения покупается отдельно, и именно поэтому ККБ берут не как готовый кондиционер, а как часть приточной системы.
- приточные установки с охлаждением воздуха
- производственные и технологические процессы с отводом тепла
- объекты, где охладитель встраивается в собственную вентиляционную систему
Это оборудование для проекта, а не для покупки «в комплекте»: ККБ, теплообменник и соединительный комплект подбираются вместе, а не отдельными позициями. Соответствие между ними приведено в таблице технических характеристик производителя.
Конструкция
Состав блока зависит от типоразмера. В младших моделях MOU это компрессор, конденсатор, датчик температуры трубы конденсатора и запорные вентили. Старшие MOV и MCCU имеют полный набор:
- реле высокого и низкого давления
- датчик температуры нагнетания и датчики
T3,T4,T5 - аккумулятор и отделитель масла
- фильтр-осушитель, соленоидный клапан, смотровое стекло
- терморегулирующий вентиль и шумоглушитель
Смотровое стекло и фильтр-осушитель — это узлы, которые делают систему обслуживаемой: без них состояние хладагента в контуре не увидеть.
| Показатель | MCCU 28H |
|---|---|
| Мощность по холоду / теплу, кВт | 28 / 30 |
| Питание | 380 В |
| Хладагент | R-22 |
| Компрессор | спиральный |
| Уровень шума, дБ | 63 |
| Габариты, мм | 997 × 880 × 1 830 |
Как подбирают
Подбор идёт от секции охлаждения, а не от блока: сначала считают требуемую холодопроизводительность приточной установки, затем подбирают ККБ и соответствующий ему соединительный комплект по таблице производителя.
- хладагент
R-22снят с производства в ЕС — для новых проектов это проверяют отдельно, а для замены в имеющейся системе он остаётся совместимым - питание трёхфазное 380 В: замена ввода на объекте стоит дороже разницы в цене между моделями
- уровень шума 63 дБ означает размещение на кровле или технической площадке, а не под окнами
- габарит 1 830 мм в высоту и вес блока определяют опорную конструкцию
Что учесть при монтаже
- монтаж, демонтаж, перемещение и ремонт выполняют специалисты с соответствующими лицензиями — это требование производителя, а не рекомендация
- блоку нужно вентилируемое место со свободным выбросом вверх
- трасса между ККБ и теплообменником считается по методике производителя: длина, перепад высот, диаметры, дополнительная заправка
- соединительный комплект — отдельная позиция в заказе, он не входит в поставку блока
Оборудование не предназначено для использования детьми и людьми с ограниченной подвижностью без присмотра — эта формулировка из руководства касается доступа к работающему агрегату.
