Где применяется

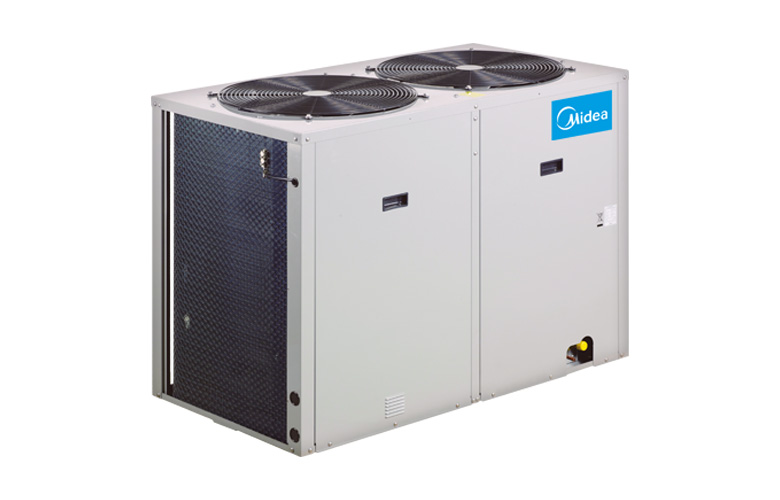

Компрессорно-конденсаторный блок Midea серии MOV. Это наружная часть сплит-системы типа «air-cooled package»: сам по себе он не работает, а комплектуется канальным внутренним блоком среднего или высокого статического давления.
- торговые залы, производственные и складские помещения
- объекты, где внутренний блок прячут за потолком с сетью воздуховодов
- системы с притоком, собранные из отдельных компонентов
- замена наружного блока при исправном внутреннем
Питание трёхфазное: 380–415 В в типоразмерах 76 и 96, 380–400 В у 120-го. Внутренний блок при этом однофазный, 220–240 В — это две разные линии питания.
Конструкция
Артикул читается по частям: MOV — 96 — C — N1 — C. Число — холодопроизводительность в тысячах БТЕ/ч; буква после него — C только охлаждение, H тепловой насос; N1 — хладагент R410a (без индекса был бы R22).
- внутренние блоки среднего статического давления — серия
MTA - внутренние блоки высокого статического давления — серия
MHB - внутренний блок подбирают строго в пару по таблице производителя
- типоразмер 150 собирается из двух блоков MOV-76, отдельного блока на 44 кВт нет
⚠️ Буква в артикуле задаёт не комплектацию, а наличие режима обогрева. Блок с индексом C греть не умеет в принципе, и заменить его на H после монтажа невозможно — это другая машина.
Как подбирают
Мощность берут из таблицы характеристик карточки. Сервисное руководство даёт электрические параметры — то, что определяет проект питания:
| Модель | Режим | Холод, кВт / кБТЕ | Питание | Мин. ток (MCA), А | Макс. предохранитель (MFA), А | Пусковой ток (MSC), А |
|---|---|---|---|---|---|---|
| MOV-76CN1-C | холод | 22 / 76 | 380–415 В | 17,5 | 27 | 48 × 2 |
| MOV-96CN1-C | холод | 28 / 96 | 380–415 В | 20,0 | 31,5 | 53 × 2 |
| MOV-120CN1-C | холод | 35 / 120 | 380–400 В | 25,0 | 30 | 147 |
| MOV-76HN1-C | холод и тепло | 22 / 76 | 380–415 В | 17,5 | 27 | 48 × 2 |
| MOV-96HN1-C | холод и тепло | 28 / 96 | 380–415 В | 20,0 | 31,5 | 53 × 2 |
| MOV-120HN1-C | холод и тепло | 35 / 120 | 380–400 В | 25,0 | 30 | 147 |
Главное при проектировании электрики: пусковой ток 120-го типоразмера — 147 А, тогда как у младших 48–53 А на каждый из двух компрессоров. Это не просто большее число: в 76-м и 96-м стоят два компрессора, а в 120-м один мощный, и сеть переживает одноразовый всплеск вместо двух меньших.
Второе: исполнения C и H имеют абсолютно одинаковые электрические параметры. Наличие режима обогрева не меняет ни токов, ни предохранителя — электрику рассчитывают по типоразмеру, а не по режиму.
Что учесть при монтаже
- внутренний блок подбирают в пару по таблице производителя —
MTAдля среднего давления,MHBдля высокого - внутренний блок питается отдельной однофазной линией 220–240 В
- для типоразмера 150 ставят два блока MOV-76 параллельно
- хладагент
R410a— с блоками на R22 несовместим - шум внутреннего блока 54–56 дБ(А) в зависимости от типоразмера
Поскольку это раздельная система, а не готовый комплект, при заказе проверяют обе позиции: наружный блок и соответствующий ему внутренний. Блок MOV без пары не запустится, а неправильная пара не даст паспортной мощности.
