Где применяется

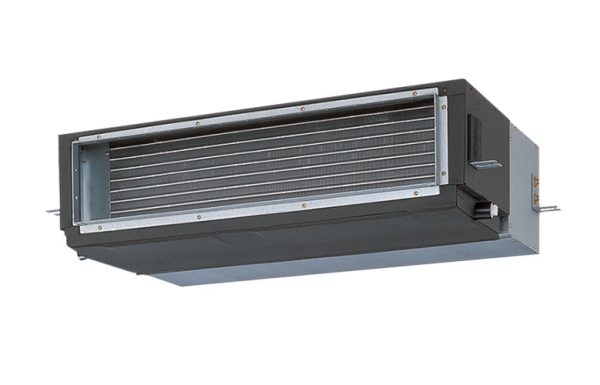

Канальный внутренний блок высокого статического давления серии PACi Elite. Его берут там, где воздуховоды длинные и разветвлённые, а оборудование должно быть полностью скрытым.
- офисы и торговые залы с подвесным потолком и раздачей через несколько решёток
- гостиничные номера и рестораны, где видны только решётки
- помещения сложной формы, где один блок обслуживает несколько зон
- объекты с приточной установкой или вытяжкой, которые надо связать с кондиционером
Конструкция
Ключевая характеристика — внешнее статическое давление: стандартно 70 Па в типоразмерах 36–71 и 100 Па в 100–140, с возможностью поднять до 150 Па во всех моделях. Состав:
- функция автоматического обучения — блок сам выставляет нужное давление во время пусконаладки
- вентилятор постоянного тока
- встроенный дренажный насос высокого подъёма: дренаж можно вести на высоте до 785 мм от основания
- боковой съёмный фильтр
- разъём
PAW-FDCна плате для управления внешним вентилятором или рекуператором с того же пульта - функция Twin-сплит
Высота корпуса 290 мм одинакова во всех типоразмерах. Это позволяет закладывать одинаковый запас межпотолочного пространства независимо от мощности. Принадлежности:
CZ-RTC5B— проводной пульт с функциями Econavi и datanavi (стандарт комплекта)CZ-RWS3+CZ-RWRC3— инфракрасный пультCZ-RE2C2— упрощённый пультCZ-CENSC1— датчик EconaviCZ-CAPWFC1— коммерческий адаптер WLAN
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог добавляет к ней то, что определяет проект воздуховодов:
| Типоразмер | Расход Hi/Med/Lo, м³/мин | Шум Hi/Med/Lo, дБ(А) | Габариты В × Ш × Г, мм | Масса, кг |
|---|---|---|---|---|
| 36 | 14,0 / 13,0 / 10,0 | 33 / 29 / 25 | 290 × 800 × 700 | 28 |
| 50 | 16,0 / 15,0 / 12,0 | 34 / 30 / 26 | 290 × 800 × 700 | 28 |
| 60 | 21,0 / 19,0 / 15,0 | 35 / 32 / 26 | 290 × 1 000 × 700 | 33 |
| 71 | 21,0 / 19,0 / 15,0 | 35 / 32 / 26 | 290 × 1 000 × 700 | 33 |
| 125 | 34,0 / 29,0 / 23,0 | 39 / 35 / 32 | 290 × 1 400 × 700 | 45 |
| 140 | 36,0 / 32,0 / 25,0 | 40 / 36 / 33 | 290 × 1 400 × 700 | 45 |
Типоразмеры 60 и 71 дают одинаковый расход воздуха — 21 м³/мин при разнице мощности в киловатт. Сеть воздуховодов для них проектируют одинаково, а выбирают по тепловой нагрузке.
Воздушные камеры подбирают по типоразмеру: CZ-56DAF2 на 2 × Ø200 для 36 и 50, CZ-90DAF2 на 3 × Ø200 для 60 и 71, CZ-160DAF2 на 4 × Ø200 для 100–140. Заборные камеры — отдельные артикулы CZ-DUMPA….
Что учесть при монтаже
- трасса 3–40 м для типоразмеров 36–60, 5–50 м для 71 и 5–85 м для 100–140
- разница высот 30 м
- жидкостная труба 1/4″ для 36 и 50, далее 3/8″; газовая 1/2″ и 5/8″ соответственно
- заводской заправки хватает на 30 м, далее 20–45 г на метр
- рабочие пределы: охлаждение от −15 до +46 °C, обогрев от −20 до +24 °C
Уровень давления 150 Па доступен во всех типоразмерах, но это максимум, а не рабочая точка: чем выше сопротивление сети, тем больше потребляет вентилятор. Сеть считают на стандартные 70–100 Па, а запас держат на случай засорения фильтров.
