Где применяется

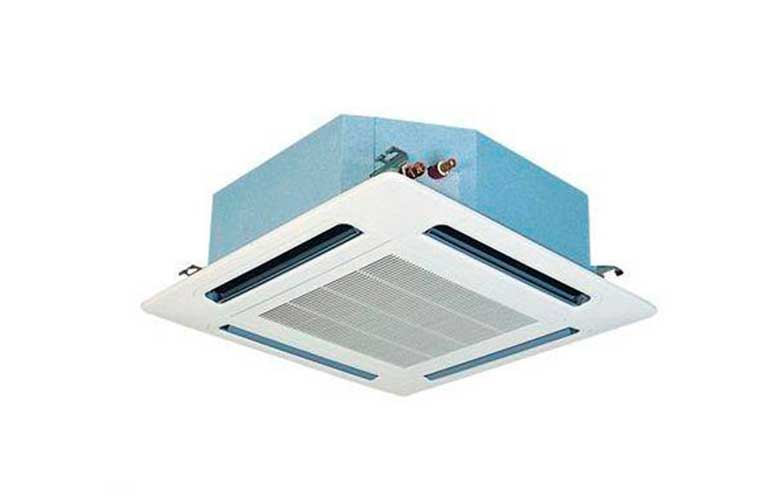

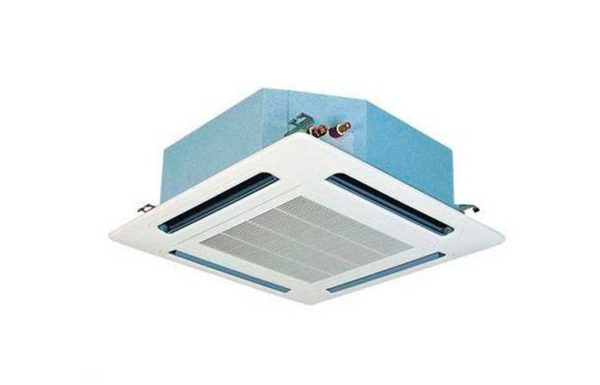

Кассетный внутренний блок VRF Hitachi. Встраивается в подвесной потолок и раздаёт воздух на четыре стороны — это основной тип для помещений с квадратной геометрией.
- офисы открытой планировки с подвесным потолком
- торговые залы, холлы, залы обслуживания
- гостиницы и административные здания
- помещения, где оборудование не должно быть видно
Блок работает только в составе мультизональной системы Hitachi — отдельно, без наружного блока, не устанавливается.
⚠️ Цифра в артикуле Hitachi — это лошадиные силы, а не киловатты. Пересчёт по каталогу: 1,0 л. с. = 2,8 кВт холода, 1,5 = 4,0, 2,0 = 5,6, 2,5 = 7,1, 3,0 = 8,0, 4,0 = 11,2, 6,0 = 16,0, 8,0 = 22,4, 10,0 = 28,0, 16,0 = 45,0, 20,0 = 56,0 кВт. Путать эти числа с мощностью нельзя.
Конструкция
В линейке Hitachi кассетные блоки разведены по исполнениям, и лицевая панель заказывается отдельно — от неё зависит, какие функции будут доступны:
- панель с датчиком движения — включает энергосберегающий режим при отсутствии людей
- стандартная панель без датчика
- проводной пульт или беспроводной с приёмником сигнала
- высокоэффективное исполнение серии
FSN3и базовоеFSN3Ei - рядом в линейке есть компактная кассета и двухпоточное исполнение
Панель — не косметическая деталь: датчик движения встроен именно в неё, поэтому решение об энергосбережении принимают при заказе панели, а не блока.
Как подбирают
Мощность берут из таблицы характеристик карточки. Ряд кассетных блоков охватывает от 1,0 до 6,0 л. с.:
| Типоразмер, л. с. | Холод, кВт | Тепло, кВт |
|---|---|---|
| 1,0 | 2,8 | 3,2 |
| 1,5 | 4,0 | 4,8 |
| 2,0 | 5,6 | 6,3 |
| 2,5 | 7,1 | 8,5 |
| 3,0 | 8,0 | 9,0 |
| 4,0 | 11,2 | 12,5 |
| 6,0 | 16,0 | 18,0 |
Практический ориентир: в младших типоразмерах запас по теплу наибольший — у 1,5 л. с. это 4,8 против 4,0 кВт, то есть 20 %. В старших запас сокращается до 12 %.
Питание блоков однофазное 220 В в большинстве комбинаций; трёхфазное 380 В появляется только на старших наружных блоках от 4,0 л. с. Это проверяют по таблице комбинаций, а не по мощности внутреннего блока.
Что учесть при монтаже
- лицевую панель заказывают отдельной позицией — с датчиком движения или без
- тип пульта (проводной или беспроводной) задают при заказе: для беспроводного нужен приёмник сигнала
- крепление выводят к перекрытию, профиль подвесного потолка несёт только панель
- уровень потолка выверяют до установки — перекос виден сразу на панели
- рабочие пределы задаёт наружный блок системы
Комбинация «внутренний блок + наружный блок + панель + пульт + приёмник» задаётся таблицей производителя целиком. Подобрать компоненты отдельно, ориентируясь на киловатты, не получится — таблица фиксирует конкретные пары.
