Де застосовується

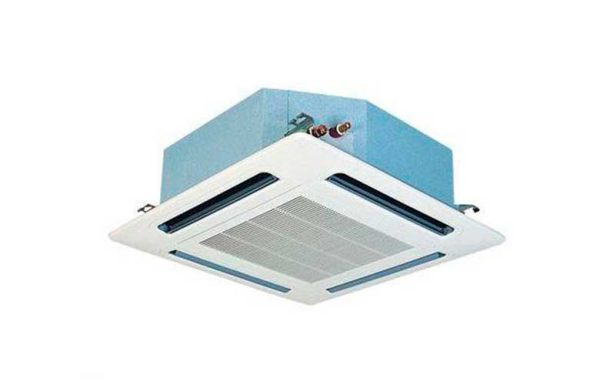

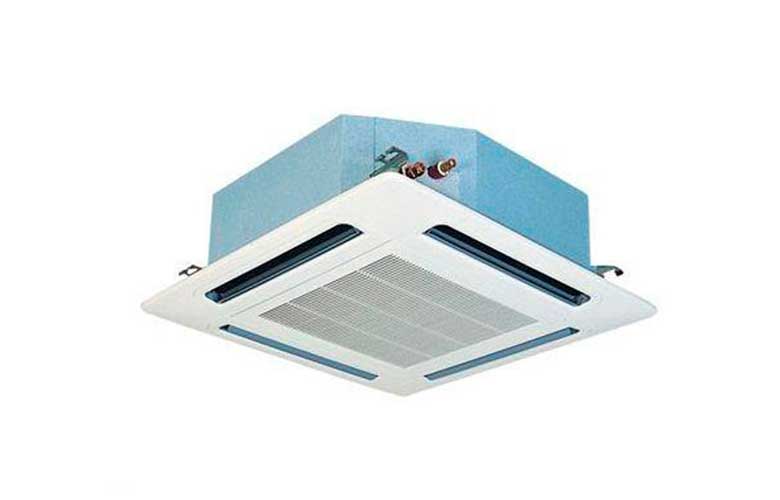

Касетний внутрішній блок VRF Hitachi. Вбудовується в підвісну стелю й роздає повітря на чотири боки — це основний тип для приміщень із квадратною геометрією.
- офіси відкритого планування з підвісною стелею
- торгові зали, холи, зали обслуговування
- готелі й адміністративні будівлі
- приміщення, де обладнання не має бути видно
Блок працює тільки у складі мультизональної системи Hitachi — окремо, без зовнішнього блока, не встановлюється.
⚠️ Цифра в артикулі Hitachi — це кінські сили, а не кіловати. Перерахунок за каталогом: 1,0 к.с. = 2,8 кВт холоду, 1,5 = 4,0, 2,0 = 5,6, 2,5 = 7,1, 3,0 = 8,0, 4,0 = 11,2, 6,0 = 16,0, 8,0 = 22,4, 10,0 = 28,0, 16,0 = 45,0, 20,0 = 56,0 кВт. Плутати ці числа з потужністю не можна.
Конструкція
У лінійці Hitachi касетні блоки розведені за виконаннями, і лицьова панель замовляється окремо — від неї залежить, які функції будуть доступні:
- панель із датчиком руху — вмикає енергозберігальний режим за відсутності людей
- стандартна панель без датчика
- провідний пульт або бездротовий із приймачем сигналу
- високоефективне виконання серії
FSN3і базовеFSN3Ei - поруч у лінійці є компактна касета й двопотокове виконання
Панель — не косметична деталь: датчик руху вбудований саме в неї, тому рішення про енергозбереження ухвалюють при замовленні панелі, а не блока.
Як підбирають
Потужність беруть із таблиці характеристик картки. Ряд касетних блоків охоплює від 1,0 до 6,0 к.с.:
| Типорозмір, к.с. | Холод, кВт | Тепло, кВт |
|---|---|---|
| 1,0 | 2,8 | 3,2 |
| 1,5 | 4,0 | 4,8 |
| 2,0 | 5,6 | 6,3 |
| 2,5 | 7,1 | 8,5 |
| 3,0 | 8,0 | 9,0 |
| 4,0 | 11,2 | 12,5 |
| 6,0 | 16,0 | 18,0 |
Практичний орієнтир: у молодших типорозмірах запас по теплу найбільший — у 1,5 к.с. це 4,8 проти 4,0 кВт, тобто 20 %. У старших запас скорочується до 12 %.
Живлення блоків однофазне 220 В у більшості комбінацій; трифазне 380 В з’являється тільки на старших зовнішніх блоках від 4,0 к.с. Це перевіряють за таблицею комбінацій, а не за потужністю внутрішнього блока.
Що врахувати при монтажі
- лицьову панель замовляють окремою позицією — з датчиком руху або без
- тип пульта (провідний або бездротовий) задають при замовленні: для бездротового потрібен приймач сигналу
- кріплення виводять до перекриття, профіль підвісної стелі несе тільки панель
- рівень стелі вивіряють до встановлення — перекіс видно одразу на панелі
- робочі межі задає зовнішній блок системи
Комбінація «внутрішній блок + зовнішній блок + панель + пульт + приймач» задається таблицею виробника цілком. Підібрати компоненти окремо, орієнтуючись на кіловати, не вийде — таблиця фіксує конкретні пари.
