Где применяется
Канальный внутренний блок VRF Toshiba стандартного исполнения скрытой установки. Прячется за подвесным потолком, воздух раздаётся через решётки — в помещении видны только они.
- офисы, гостиничные номера, рестораны с подвесным потолком
- помещения с раздачей на несколько зон от одного блока
- объекты, где оборудование не должно быть видно
- системы, в которых на одном наружном блоке собирают блоки разных типов
Блок работает только в составе VRF-системы Toshiba — отдельно, без наружного блока, не устанавливается.
Конструкция
В номенклатуре Toshiba тип задают буквы перед номером, а исполнение — после. Префикс MMD означает канальный блок скрытой установки, и в этой группе есть два разных исполнения:
MMD-AP…BH— стандартный канальный, типоразмеры 0071–0561MMD-AP…H— высокого статического давления, типоразмеры 0181–0961- другие префиксы линейки:
MMUкассетный,MMCподпотолочный,MMKнастенный,MMLнапольный

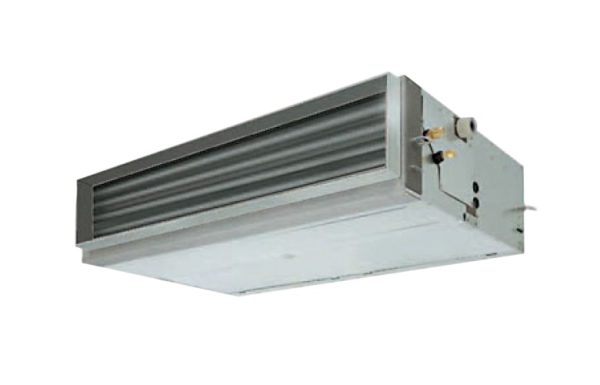

⚠️ Разница между AP0271BH и AP0271H — одна буква и совершенно другое статическое давление. Стандартное исполнение рассчитано на короткую сеть, высоконапорное — на разветвлённую.
Как подбирают
Мощность берут из таблицы характеристик карточки. Исполнение подбирают по сопротивлению сети воздуховодов, а не по площади помещения:
| Исполнение | Диапазон типоразмеров | Для какой сети |
|---|---|---|
| MMD-AP…BH (стандартное) | 0071–0561 | короткая сеть, одна-две решётки |

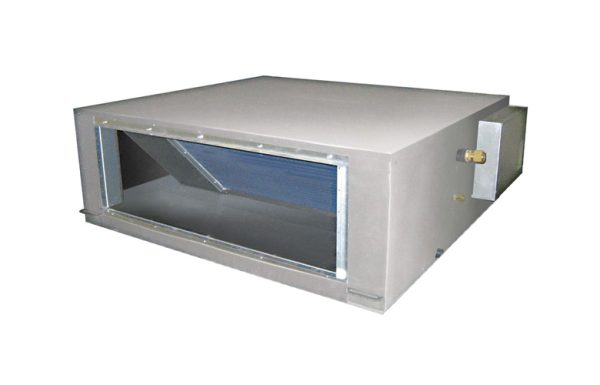

| MMD-AP…H (высокое давление) | 0181–0961 | разветвлённая сеть, длинные участки |
Практическое следствие: стандартное исполнение охватывает младшие типоразмеры от 0071, а высоконапорное начинается с 0181. Для малого помещения с длинными воздуховодами приходится брать избыточный по мощности блок — иначе нужного давления не будет.
Верхний предел тоже разный: стандартное исполнение идёт до 0561, высоконапорное — до 0961. Для большого зала с протяжённой сетью выбора фактически нет.
Что учесть при монтаже
- сеть воздуховодов считают под фактическое давление выбранного исполнения
- ревизионный люк планируют до зашивки потолка — нужен доступ к фильтру и дренажу
- дренаж предусматривают с уклоном от блока
- наружный блок и суммарную производительность системы сверяют по таблице производителя
- букву исполнения проверяют в заказе отдельно — она не видна из названия типа
Самая частая ошибка — заказать блок по типоразмеру, не сверив букву исполнения. Оба блока называются канальными, имеют одинаковую мощность и различаются способностью продавить сеть. Это обнаруживается уже после монтажа, когда решётки не дают расчётного расхода.
