Где применяется

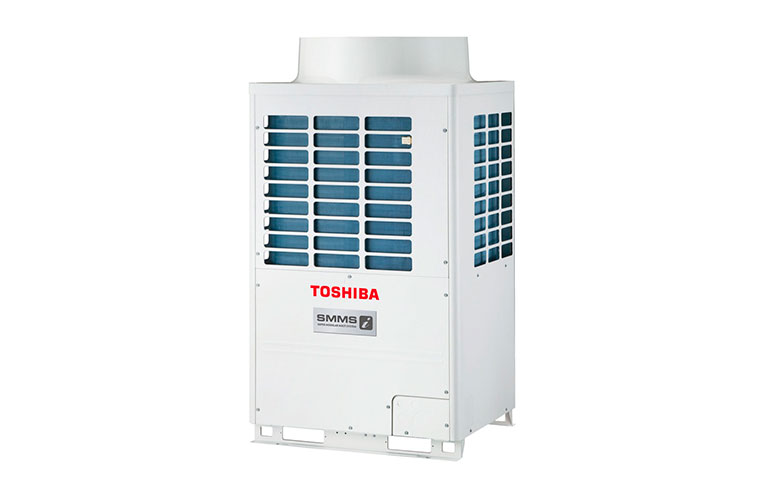

Это наружный блок мультизональной системы SMMS-i, а не готовый кондиционер: к нему подключают внутренние блоки разных типов, и именно их набор определяет, что получится на объекте. Подбор идёт от помещений к наружному блоку, а не наоборот.
VRF ставят там, где надо кондиционировать десятки помещений с собственными уставками температуры, а места под наружные блоки на фасаде нет:
- бизнес-центры и административные здания
- гостиницы
- торговые комплексы
- больницы и крупные общественные здания
Оборудование предназначено для коммерческого использования — это формулировка производителя, и она означает уровень нагрузки, на который машина рассчитана.
Конструкция
Хладагент R-410A, режим теплового насоса «воздух-воздух», работа на обогрев до −25 °C. Гарантия 36 месяцев, производство Япония.
Модельный ряд делится на две части, и это прямо видно из кода:
| Тип кода | Что это |
|---|---|
| MMY-MAP… | единичный модуль — самостоятельный блок |
| MMY-AP… | составной агрегат из двух или трёх модулей |
Например, MMY-AP1814 собирается из модулей MAP1004 и MAP0804, а MMY-AP2414 — из двух MAP1204. Для объекта это означает, что большая мощность приходит несколькими физическими блоками, и место под них считают по сумме, а не по одному габариту.
Исполнения различаются ещё и по назначению: модели с индексом HT8 — тепловые насосы, с индексом T8 — только на охлаждение.
Как подбирают
Суммарную мощность внутренних блоков согласуют с наружным по таблицам системы, а не простым сложением: VRF рассчитана на то, что помещения не работают одновременно на максимуме.
- диапазон линейки по холоду — от 14 до 78,5 кВт в одной позиции, по теплу от 16 до 88 кВт
- питание трёхфазное 380 В по всей линейке
- максимальная эквивалентная длина магистрального трубопровода — 70 м, реальная не более 50 м; это граница, в которую должен уложиться проект
- длина уравнительной трубы вниз — не более 5 м в модулях MAP080–MAP160
Размер трубы в магистрали зависит от кода производительности наружного блока, а на участках ответвления — от того, сколько блоков за ним стоит. Если размер ответвления превышает размер магистрали, его берут равным магистральному.
Что учесть при монтаже
- наружному блоку нужно вентилируемое место: горячий воздух должен свободно идти вверх, иначе давление конденсации растёт и машина теряет производительность в жару
- трубы выводятся вниз, влево, вправо или назад — направление выбирают до монтажа, потому что оно определяет всю разводку
- перед агрегатом оставляют не менее 500 мм для вывода труб вперёд
- масса модуля доходит до 228 кг, а составной агрегат весит кратно больше — опорную конструкцию считают на фактический вес
- настройку адресов, пробный пуск и поиск неисправностей выполняют в средствах индивидуальной защиты: работы ведутся под напряжением
Монтаж внутренних блоков выполняют по их собственным руководствам — руководство наружного блока этого не описывает. Все работы ведёт подрядчик с холодильным допуском.
