Где применяется

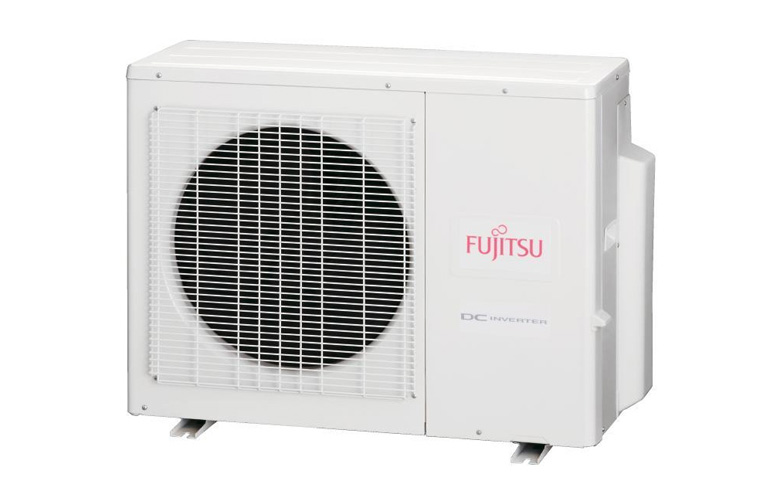

Наружный блок мульти-сплит-системы Fujitsu компактного ряда. Один блок обслуживает от двух до четырёх внутренних блоков разных типов — настенных, кассетных, канальных, подпотолочных.
- квартиры и дома, где кондиционирование нужно в 2–4 комнатах
- объекты с ограниченным местом на фасаде — один блок вместо нескольких
- здания, где отдельные наружные блоки запрещены по архитектурным требованиям
- поэтапное оснащение: систему наращивают по мере ремонта комнат
Цифра в конце артикула наружного блока — максимальное количество внутренних блоков, а не мощность. LAC2 держит 2 блока, LAT3 — 3, LAT4 — 4, LBLA5 — 5, LBLA6 — 6, LBT8 — 8. Это первое, что проверяют: система с достаточной мощностью физически не примет лишний блок.
Конструкция
Питание однофазное 230 В, 50 Гц. Каждый внутренний блок подключается собственной парой труб — рефнетов и разветвителей в этом ряду нет.
- автомат токовой защиты 16–25 А в зависимости от модели
- силовой кабель 3 × 4,0 мм²
- межблочные линии 4 × 1,5 мм² к каждому внутреннему блоку
- жидкостная линия Ø6,35 мм на каждый блок
- газовая линия Ø9,52 мм, в старших моделях часть линий Ø12,7 мм
⚠️ Суммарная производительность подключённых внутренних блоков ограничена с обеих сторон. Для AOYG18LAC2 это 4–7 кВт, для AOYG18LAT3 — 4–8,5 кВт, для AOYG24LAT3 — 4–10,5 кВт, для AOYG30LAT4 — 7,5–14 кВт. Недобор так же недопустим, как и перебор.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт эффективность, шум и — главное — ограничения магистрали:
| Модель | Холод, кВт (диапазон) | Тепло, кВт | EER / COP | Шум охл., дБ(А) | Трасса макс. (без дозаправки), м | Масса, кг |
|---|---|---|---|---|---|---|
| AOYG18LAC2 | 5,0 (1,7–5,6) | 5,6 | 3,21 / 3,97 | 50 | 30 (20) | 38 |
| AOYG18LAT3 | 5,4 (1,8–6,8) | 6,8 | 4,00 / 4,20 | 46 | 50 (30) | 55 |
| AOYG24LAT3 | 6,8 (1,8–8,5) | 8,0 | 3,51 / 4,00 | 48 | 50 (30) | 55 |
| AOYG30LAT4 | 8,0 (3,5–10,1) | 9,6 | 3,60 / 4,00 | 50 | 70 (50) | 68 |
Показательная деталь: AOYG18LAT3 эффективнее и тише младшего AOYG18LAC2 — EER 4,00 против 3,21 и 46 дБ(А) против 50. При одинаковом индексе 18 трёхпортовый блок оказывается лучше двухпортового по всем показателям, кроме массы и цены.
Второе: в скобках — длина трассы без дополнительной заправки. Превышение 20 м у AOYG18LAC2 или 50 м у AOYG30LAT4 требует долива хладагента, и это закладывают в смету до монтажа, а не после.
Что учесть при монтаже
- минимальная суммарная длина магистрали тоже нормируется: 6 м у младших, 15 м у трёхпортовых, 20 м у четырёхпортового
- минимальная длина между наружным и внутренним блоком 3–5 м
- габариты от 540 × 790 × 290 мм и 38 кг до 830 × 900 × 330 мм и 68 кг
- производительность вентилятора от 2 050 до 3 500 м³/ч
- каждый внутренний блок требует отдельной пары труб от наружного
Поскольку каждый блок подключается отдельной парой труб, количество труб на фасаде равно количеству комнат. Для четырёхпортовой системы это восемь медных линий плюс дренажи — трассу планируют до начала отделочных работ.
