Де застосовується
Це припливна установка: вона подає в приміщення підготовлене зовнішнє повітря — відфільтроване й підігріте. Витяжку вона не виконує, тому в системі має бути передбачений відтік повітря: витяжний вентилятор, витяжна шахта або перетікання в суміжні приміщення.
Такі агрегати ставлять там, де потрібна саме вентиляція, а не кондиціювання:
- офіси, магазини, кабінети
- невеликі виробничі й підсобні приміщення
- квартири без організованого припливу

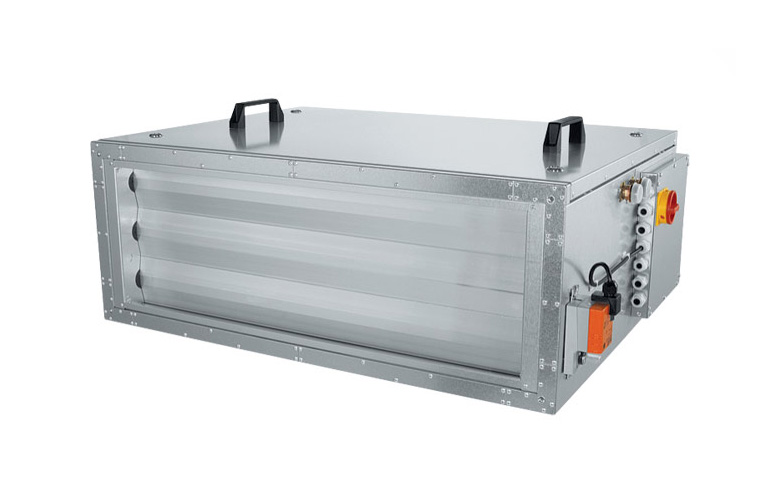

Установка монтується приховано — за підвісною стелею або в технічному приміщенні — і працює на мережу повітроводів із роздачею через решітки чи дифузори. Це комплектний, готовий до експлуатації агрегат: фільтр, вентилятор, нагрівач і регулятор уже зібрані в одному корпусі, на об’єкті лишається під’єднати повітроводи, живлення й теплоносій.
Конструкція
Корпус із металевих листів із гладкими внутрішніми й зовнішніми стінками, теплоізоляція — шар мінеральної вати 30 мм, теплові містки відсутні. Усередині розташований звукопоглинальний матеріал в оболонці зі скловолокна: він знижує випромінювання шуму через повітроводи й водночас зменшує тепловтрати.
До складу входять:
- ячейковий фільтр
F5 - водяний повітронагрівач із патрубками
- клапан із приводом
- регулятор і вимикач — окремого щита під автоматику не потрібно
- чотири кріпильні кутики, у виконаннях
Gдодатково дифузор
Лінійка ділиться за типом вентилятора, і це зашито в індекс:
| Виконання | Вентилятор |
|---|---|
| G02, G03, G04 | із загнутими вперед лопатками, з дифузором |
| H02, H03, H04 | канальний ETALINE — діагональне колесо з CFD-оптимізованими лопатками |
Живлення 230 В, максимальна температура повітря 45 °C.
Як підбирають
Підбір іде за двома цифрами: потрібна витрата повітря й опір мережі повітроводів. Витрату рахують за нормою свіжого повітря на людину або за кратністю повітрообміну — беруть більше з двох значень.
- тип нагрівача: водяний бере тепло з контуру опалення й не навантажує електричний ввід, але потребує подачі й зворотки; електричний простіший у монтажі, але вимагає потужності на вводі й окремої лінії
- клас фільтра визначає, що затримується з вуличного повітря, і водночас створює опір, який враховують у розрахунку вентилятора
- заміна фільтра — регулярна витрата, тож клас обирають під фактичну потребу, а не «з запасом»
- тип робочого колеса задає характеристику: загнуті вперед лопатки дають більшу витрату при компактному колесі, загнуті назад — вищий ККД і повільніше падіння витрати при зростанні опору
Що врахувати при монтажі
- допустимі монтажні положення задає виробник — довільно перевертати агрегат не можна: від положення залежить робота вентилятора й відведення конденсату
- для моделей із водяним нагрівачем обов’язковий захист від замерзання: при зупинці вентилятора в мороз вода в теплообміннику лишається під загрозою, якщо автоматика не переводить клапан у безпечне положення
- лінію відведення конденсату ведуть самопливом із постійним ухилом
- агрегат переміщують у заводській упаковці підйомним обладнанням або навантажувачем, підводячи захват під основу; піднімати за ручку кришки заборонено
Для схованого в стелі агрегату відведення конденсату критичне: піддон не видно, і протікання виявляють уже по плямі. Комплектність перевіряють за накладною при отриманні — недопоставку або пошкодження вантажу треба письмово підтвердити перевізником, інакше гарантія анулюється.
