Де застосовується
Канальний фанкойл беруть там, де обладнання не має бути видно, а холод і тепло розводяться водою:
- офіси й переговорні
- готельні номери
- магазини, ресторани, громадські зали
- квартири й будинки з чилером або тепловим насосом

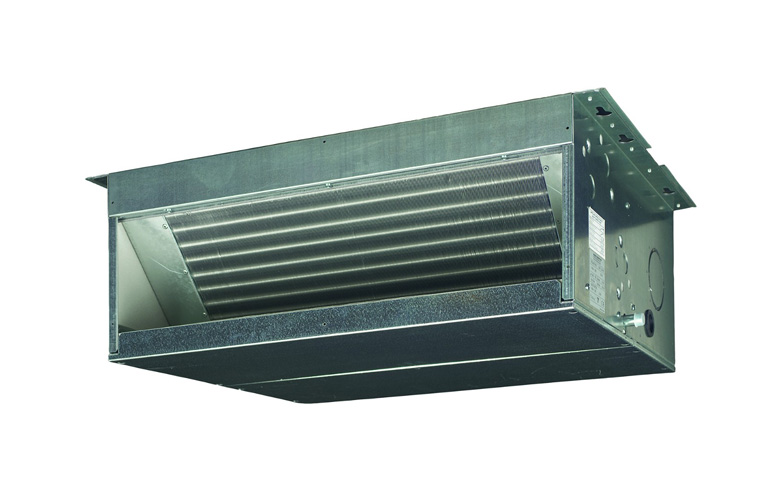

FWD-AT/AF — високонапірна серія. Максимальний вільний напір доходить до 145 Па, витрата повітря — до 3 000 м³/год, тому вона тягне довгі розгалужені траси, недоступні низько- й середньонапірним блокам.
Конструкція
Діапазон продуктивності широкий: повна холодопродуктивність від 3,9 до 18,3 кВт, теплопродуктивність від 4,05 до 21,92 кВт залежно від типорозміру. Повітряний фільтр входить у стандартну поставку, моделі є у дво- і чотиритрубному виконанні.
Трихідні клапани підбираються за типорозміром окремо:
| Модель | Код клапана |
|---|---|
| FWD 04 | ED2MV04A6 |
| FWD 06–10 | ED2MV10A6 |
| FWD 12 | ED2MV12A6 |
| FWD 16–18 | ED2MV18A6 |
Для чотиритрубних діє свій ряд кодів. Дренажний піддон — теж окрема позиція, і його код залежить від положення блока:
- горизонтальний
EDDPH10A6для моделей 04–10 — йде в комплекті з клапаном - горизонтальний
EDDPH18A6для моделей 12–18 - вертикальний
EDDPV10A6іEDDPV18A6відповідно
Керування — електронний пульт FWEC1A. Для моделей FWD12, FWD16 і FWD18 до пульта обов’язково замовляється модуль живлення EPIB — без нього пульт із цими типорозмірами не працює. Моделі FWD-AF постачаються під замовлення.
Як підбирають
Фанкойл — це теплообмінник із вентилятором, який працює на воді від чилера, теплового насоса або котла. Канальне виконання ховається за підвісною стелею, і в приміщення виходять тільки решітки забору й подачі повітря.
Перше, за чим розділяють ці серії, — наявний вільний напір:
| Серія | Напір | Де доречна |
|---|---|---|
| FWE-CT/CF | низький | коротка ділянка каналу біля самого блока |
| FWB-BT | середній | розводка на кілька приміщень, висота корпуса 240 мм |
| FWD-AT/AF | високий, до 145 Па | довгі розгалужені траси, витрата до 3 000 м³/год |
Друге — двотрубна чи чотиритрубна схема. У двотрубній той самий теплообмінник узимку гріє, а влітку холодить, і перемикання йде на рівні всієї системи. У чотиритрубній стоять два незалежні теплообмінники, тому в одному приміщенні можна гріти, а в сусідньому одночасно холодити. Це вирішується на етапі проєкту, а не при купівлі фанкойла.
Далі — два місця, де найчастіше помиляються:
- у таблиці характеристик стоять дві цифри холодопродуктивності: повна включає відведення вологи, явна — тільки зниження температури. Для теплового балансу приміщення беруть явну
- трихідні або двохідні клапани з приводом — окрема позиція в замовленні, а не частина комплекту; для частини моделей можлива заводська комплектація
Що врахувати при монтажі
- висота блока визначає, чи стане він у стелю — з цим числом ідуть до дизайнера до узгодження рівня стелі
- водяні патрубки в більшості серій підводяться і з правого, і з лівого боку; сторону обирають до монтажу, вона визначає всю розводку труб
- дренаж веде самопливом із постійним ухилом; для довгих трас передбачають помпу
- у стелі роблять знімну панель — фільтр розрахований на регулярне зняття й чистку
- з одного провідного пульта керують максимум чотирма фанкойлами
Піддон схований у стелі, тому протікання виявляють уже по плямі на стелі — доступ і ухил важливіші за будь-яку іншу деталь монтажу.
