Де застосовується

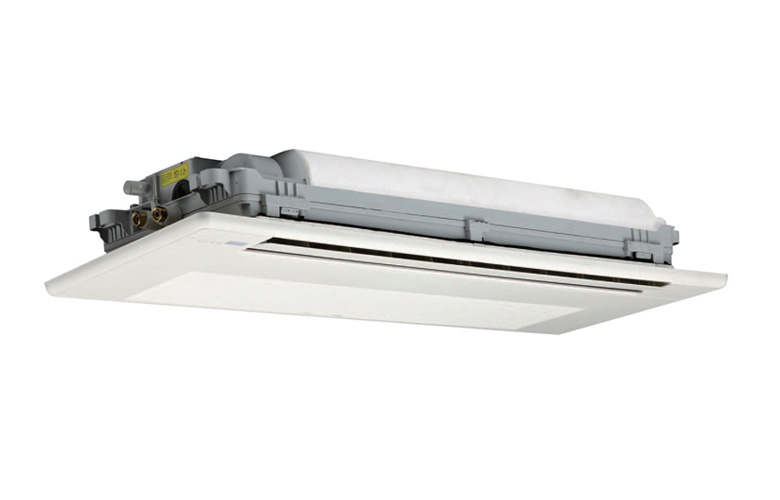

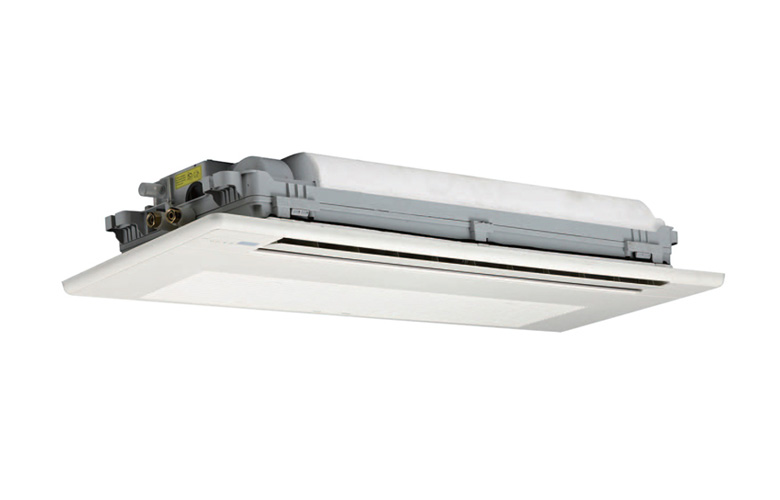

Касетний внутрішній блок VRF однопотокового типу. Головна властивість молодших моделей — висота корпуса всього 153 мм у діапазоні від 1,8 до 3,6 кВт: це найтонше касетне рішення лінійки.
- приміщення з обмеженим міжстельовим простором
- переговорні кімнати — виробник називає їх прямо
- розміщення біля стін із великою площею скління для зняття теплопритоків
- приміщення складної конфігурації, де потік має йти в один бік
Блок працює тільки у складі VRF-системи MDV — окремо, без зовнішнього блока, він не встановлюється. Холодоагент R410A, живлення 220–240 В однофазне. Гарантія виробника — 3 роки.
Конструкція
Блоки обладнані дренажним насосом із підйомом до 750 мм і мають цифровий дисплей, що показує температуру й коди помилок. Бездротовий пульт RM12A — у комплекті.
- панель
MDV-MBQ1-02Dдля молодших моделей абоMDV-MBQ1-01Dдля старших — у комплект не входить - цифрова індикація температури й кодів помилок
- вбудований дренажний насос
- функція самодіагностики й теплий пуск
- миючий фільтр
Приладдя й керування:
NIM05(B)— модуль для роботи з картою гостяNIM09— модуль для карти гостя з інфрачервоним датчикомMCAC-PIDU— модуль завершення роботи при зникненні живлення- провідні пульти
WDC-86E/KDіWDC-120G/WK - бездротові пульти
RM05BіRM12D - центральні пульти
CCM-180A/BWSіCCM-270B/WS
Як підбирають
Потужність беруть із таблиці характеристик картки. Ряд охоплює сім типорозмірів, і висота корпуса змінюється всередині нього:
| Модель | Холод, кВт | Тепло, кВт | Панель |
|---|---|---|---|
| MDV-D18Q1/N1-D | 1,8 | 2,2 | MDV-MBQ1-02D |
| MDV-D22Q1/N1-D | 2,2 | 2,6 | MDV-MBQ1-02D |
| MDV-D28Q1/N1-D | 2,8 | 3,2 | MDV-MBQ1-02D |
| MDV-D36Q1/N1-D | 3,6 | 4,0 | MDV-MBQ1-02D |
| MDV-D45Q1/N1-D | 4,5 | 5,0 | MDV-MBQ1-01D |
| MDV-D56Q1/N1-D | 5,6 | 6,3 | MDV-MBQ1-01D |
| MDV-D71Q1/N1-D | 7,1 | 8,0 | MDV-MBQ1-01D |
Головне при підборі: висота 153 мм діє тільки в діапазоні 1,8–3,6 кВт. Починаючи з 45-го типорозміру змінюється і корпус, і панель — MBQ1-02D поступається місцем MBQ1-01D.
Практичний наслідок: якщо стеля дозволяє лише 153 мм, верхня межа потужності для цього типу — 3,6 кВт. Для більшого навантаження в тій самій ніші ставлять два блоки, а не один старший.
Що врахувати при монтажі
- панель замовляють окремо й підбирають за типорозміром
- дренажний насос піднімає конденсат на 750 мм
- блок орієнтують так, щоб потік ішов уздовж приміщення або вниз по склу
- кріплення виводять до перекриття, а не до профілю стелі
- робочі межі задає зовнішній блок системи
Однопотокова роздача не підходить для квадратної кімнати: половина приміщення лишиться непрогрітою. Цей тип обирають саме тоді, коли геометрія диктує один напрямок потоку — уздовж вікна або вздовж вузької кімнати.
