Де застосовується

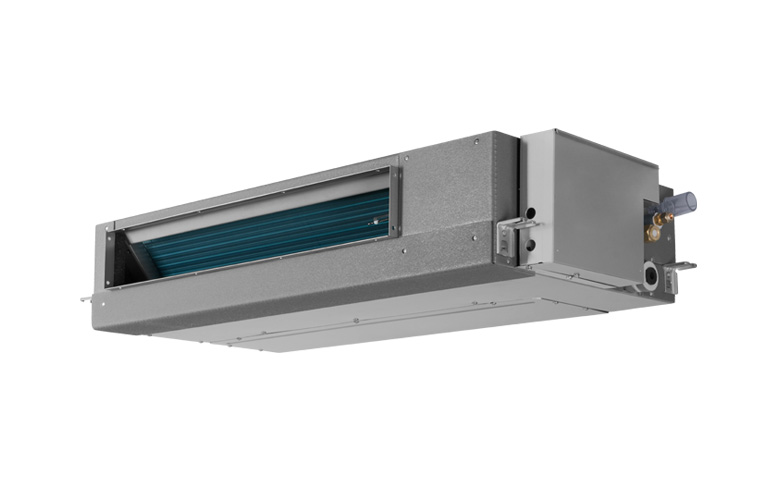

Канальний внутрішній блок VRF високонапірного виконання. Розрахований на протяжні мережі повітроводів — це найпотужніші внутрішні блоки лінійки, від 8 до 20 к.с.
- торгові зали, супермаркети, виробничі приміщення
- об’єкти з розгалуженою мережею повітроводів і довгими ділянками
- системи, де один блок обслуговує кілька віддалених зон
- приміщення, де потрібна одна машина замість кількох менших
Блок працює тільки у складі мультизональної системи Hitachi — окремо, без зовнішнього блока, не встановлюється.
⚠️ Цифра в артикулі Hitachi — це кінські сили, а не кіловати. Перерахунок за каталогом: 1,0 к.с. = 2,8 кВт холоду, 1,5 = 4,0, 2,0 = 5,6, 2,5 = 7,1, 3,0 = 8,0, 4,0 = 11,2, 6,0 = 16,0, 8,0 = 22,4, 10,0 = 28,0, 16,0 = 45,0, 20,0 = 56,0 кВт. Плутати ці числа з потужністю не можна.
Конструкція
Ключова властивість серії — змінюваний статичний напір. Крім заводського налаштування на низький тиск LSP, є можливість установити високий HSP.
- два рівні статичного напору, що задаються при пусконалагодженні
- ⚠️ вбудованого дренажного насоса в цій моделі немає
- при підключенні дренажного шланга витримують постійний ухил 1–4 %
- виробництво — Іспанія
- повітряний фільтр на стороні всмоктування
Відсутність дренажного насоса — головна відмінність від молодших канальних серій, де він стоїть у стандартній комплектації з підйомом 850 мм. Тут конденсат відводять тільки самопливом, і точку зливу визначають до монтажу.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає перерахунок кінських сил у кіловати — те, без чого картку неможливо зіставити з тепловим розрахунком:
| Типорозмір, к.с. | Холод, кВт | Тепло, кВт |
|---|---|---|
| 8,0 | 22,4 | 25,4 |
| 10,0 | 28,0 | 31,5 |
| 16,0 | 45,0 | 50,0 |
| 20,0 | 56,0 | 63,0 |
Крок ряду дуже великий: між 10,0 і 16,0 к.с. розрив у 17 кВт, проміжних значень немає. Якщо розрахункове навантаження потрапляє в цей інтервал, беруть або старший блок із запасом, або два по 10 к.с.
Теплопродуктивність у всій серії перевищує холодопродуктивність приблизно на 12 %. Для об’єкта з опалювальним навантаженням підбір ведуть за холодом, а тепло виходить із запасом само собою.
Що врахувати при монтажі
- рівень напору
LSPабоHSPзадають при пусконалагодженні - мережу повітроводів рахують під обраний рівень, а не під максимум
- дренаж самопливний з ухилом 1–4 % — насоса немає
- ревізійний люк планують до зашивання стелі: потрібен доступ до фільтра й дренажу
- зовнішній блок і сумарну продуктивність системи звіряють за таблицею виробника
Заводське налаштування — низький тиск. Якщо мережа розрахована на високий, а перемикання не зробили, решітки не дадуть проєктної витрати. Це перевіряють на пуску, а не за паспортом.
