Де застосовується
Це зовнішній блок мультиспліт-системи: він обслуговує кілька внутрішніх блоків у різних кімнатах, і кожна з них веде власну температуру незалежно від сусідніх.
Сенс схеми — один корпус на фасаді замість трьох-шести. Там, де кілька спліт-систем поставити нікуди або не дозволяє архітектура, це єдиний спосіб охолодити всі кімнати.
- квартири й будинки на кілька кімнат
- офіси, розділені на кабінети
- готельні номери та апартаменти
- будівлі, де фасад під технічне обладнання обмежений
До одного зовнішнього блока можна підключити внутрішні різних типів — настінні, касетні, канальні, підлогово-стельові. Набір підбирають під кожне приміщення окремо.
Конструкція
- інверторний компресор, холодоагент R-410A
- живлення однофазне 220 В — підводиться тільки до зовнішнього блока, внутрішні живляться від нього
- робочі межі: охолодження до +46 °C, обігрів від −15 °C
- від 2 до 6 внутрішніх блоків на один зовнішній залежно від типорозміру
Як підбирають
| Модель | Холод / тепло, кВт | Сумарна довжина трас | Вага |
|---|---|---|---|
| SCM40ZS-S | 4,0 / 4,5 | до 30 м | 40 кг |
| SCM45ZS-S | 4,5 / 5,3 | до 30 м | 40 кг |

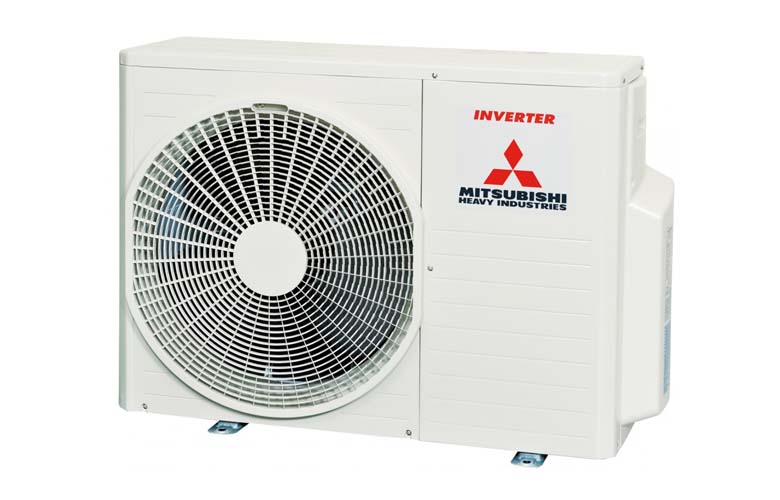

| SCM50ZS-S | 5,0 / 6,0 | до 40 м | 48,5 кг |
| SCM60ZM-S | 6,0 / 6,8 | до 40 м | 48,5 кг |
| SCM71ZM-S | 7,1 / 8,6 | до 70 м | 61 кг |
| SCM80ZM-S | 8,0 / 9,3 | до 70 м | 61 кг |
| SCM100ZM-S | 10,0 / 10,5 | до 75 м | 73 кг |
| SCM125ZM-S | 12,5 / 13,5 | до 90 м | 92 кг |
- на кожен окремий внутрішній блок траса не має перевищувати 25 м — незалежно від того, скільки дозволено системі загалом
- перепад висот між зовнішнім і внутрішнім блоком — 15 м у молодших моделях і 20 м у старших
- заводської заправки вистачає на 30–50 м траси залежно від типорозміру; довші магістралі дозаправляють
Сумарна потужність внутрішніх блоків може перевищувати потужність зовнішнього — схема це допускає, бо кімнати рідко працюють усі разом на повну. Але перевищення має бути порахованим за таблицею комбінацій виробника, а не набраним навмання.
Що врахувати при монтажі
- навколо блока лишають сервісний простір для входу й виходу повітря — інакше падає продуктивність
- решітки не орієнтують назустріч переважному вітру; за потреби ставлять захисний екран
- основу перевіряють на вагу від 40 до 92 кг разом із трубопроводом і кріпленням
- адреси внутрішніх блоків призначають при пусконалагодженні — без цього система не розрізняє кімнати
Монтаж, вакуумування й заправку виконує підрядник із холодильним допуском: це умова гарантії 36 місяців.
