Де застосовується
Зовнішній блок мультиспліт-системи Fujitsu компактного ряду. Один блок обслуговує від двох до чотирьох внутрішніх блоків різних типів — настінних, касетних, канальних, підстельових.
- квартири й будинки, де кондиціонування потрібне у 2–4 кімнатах
- об’єкти з обмеженим місцем на фасаді — один блок замість кількох
- будівлі, де окремі зовнішні блоки заборонені за архітектурними вимогами
- поетапне оснащення: систему нарощують у міру ремонту кімнат
Цифра в кінці артикула зовнішнього блока — максимальна кількість внутрішніх блоків, а не потужність. LAC2 тримає 2 блоки, LAT3 — 3, LAT4 — 4, LBLA5 — 5, LBLA6 — 6, LBT8 — 8. Це перше, що перевіряють: система з достатньою потужністю фізично не прийме зайвий блок.
Конструкція
Живлення однофазне 230 В, 50 Гц. Кожен внутрішній блок підключається власною парою труб — рефнетів і розгалужувачів у цьому ряду немає.
- автомат струмового захисту 16–25 А залежно від моделі
- силовий кабель 3 × 4,0 мм²
- міжблочні лінії 4 × 1,5 мм² до кожного внутрішнього блока
- рідинна лінія Ø6,35 мм на кожен блок
- газова лінія Ø9,52 мм, у старших моделях частина ліній Ø12,7 мм
⚠️ Сумарна продуктивність підключених внутрішніх блоків обмежена з обох боків. Для AOYG18LAC2 це 4–7 кВт, для AOYG18LAT3 — 4–8,5 кВт, для AOYG24LAT3 — 4–10,5 кВт, для AOYG30LAT4 — 7,5–14 кВт. Недобір так само неприпустимий, як і перебір.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає ефективність, шум і — головне — обмеження магістралі:
| Модель | Холод, кВт (діапазон) | Тепло, кВт | EER / COP | Шум охол., дБ(А) | Траса макс. (без дозаправки), м | Маса, кг |
|---|---|---|---|---|---|---|
| AOYG18LAC2 | 5,0 (1,7–5,6) | 5,6 | 3,21 / 3,97 | 50 | 30 (20) | 38 |
| AOYG18LAT3 | 5,4 (1,8–6,8) | 6,8 | 4,00 / 4,20 | 46 | 50 (30) | 55 |
| AOYG24LAT3 | 6,8 (1,8–8,5) | 8,0 | 3,51 / 4,00 | 48 | 50 (30) | 55 |

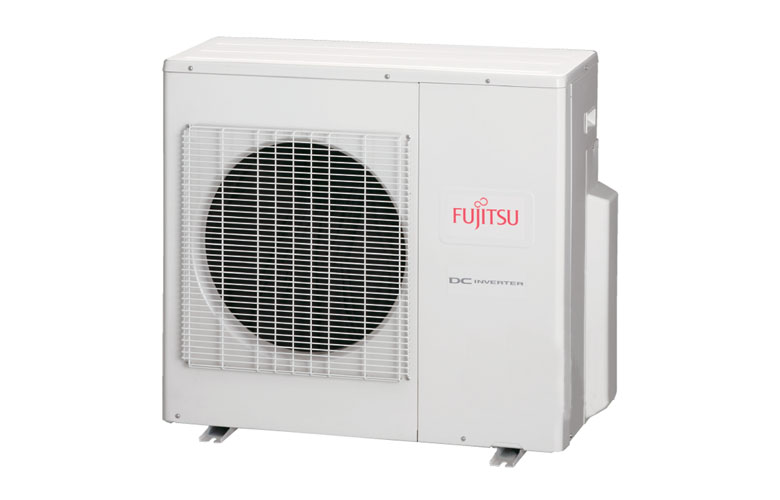

| AOYG30LAT4 | 8,0 (3,5–10,1) | 9,6 | 3,60 / 4,00 | 50 | 70 (50) | 68 |
Показова деталь: AOYG18LAT3 ефективніший і тихіший за молодший AOYG18LAC2 — EER 4,00 проти 3,21 і 46 дБ(А) проти 50. При однаковому індексі 18 трипортовий блок виявляється кращим за двопортовий за всіма показниками, крім маси й ціни.
Друге: у дужках — довжина траси без додаткової заправки. Перевищення 20 м у AOYG18LAC2 або 50 м у AOYG30LAT4 вимагає доливання холодоагенту, і це закладають у кошторис до монтажу, а не після.
Що врахувати при монтажі
- мінімальна сумарна довжина магістралі теж нормується: 6 м у молодших, 15 м у трипортових, 20 м у чотирипортового
- мінімальна довжина між зовнішнім і внутрішнім блоком 3–5 м
- габарити від 540 × 790 × 290 мм і 38 кг до 830 × 900 × 330 мм і 68 кг
- продуктивність вентилятора від 2 050 до 3 500 м³/год
- кожен внутрішній блок вимагає окремої пари труб від зовнішнього
Оскільки кожен блок підключається окремою парою труб, кількість труб на фасаді дорівнює кількості кімнат. Для чотирипортової системи це вісім мідних ліній плюс дренажі — трасу планують до початку оздоблювальних робіт.
