Зовнішні блоки Hi-Flexi серії R

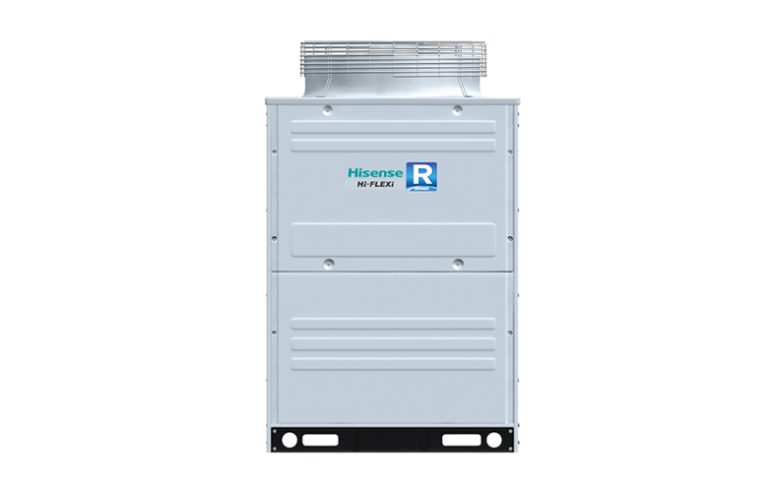

Зовнішній блок Hisense Hi-Flexi серія R AVWT-170FESR мульти-зональної системи кондиціонування повітря є складовою частиною системи і призначений для виробництва рідкого холодоагенту (в режимі охолодження) шляхом стиснення холодоагенту в компресорі і відведення тепла конденсації в теплообміннику зовнішнього блоку через осьові вентилятори. У режимі обігріву цей процес протікає в зворотному порядку, і тепло, що виділяється при конденсації, поглинається вентиляторами внутрішніх блоків.
Серія R:
Це унікальна мульти-зональна система кондиціонування повітря з вбудованою рекуперацією тепла. Система здатна виробляти як холод, так і тепло одночасно. Принцип роботи заснований на переміщенні тепла, що відбирається в режимі охолодження, з одного приміщення в інше, яке вимагає нагрівання повітря. Через те, що тепловиділення в приміщеннях змінюється в залежності від сезону і орієнтації будівлі по сторонах світу, передача теплових і охолоджуючих навантажень змінюється протягом року. В результаті конструкція серії R максимально гнучко адаптується до поточних потреб будівлі. Завдяки чудовій поєднанню інверторного компресора і технологій рекуперації тепла, система Hi-Flexi R-Series може заощадити до 20% енергії в порівнянні зі звичайними мульти-зональними системами кондиціонування повітря.
Характеристики Hisense Hi-Flexi серія R AVWT-76FESR
- Система доступна в двох конфігураціях: двотрубна (без рекуперації) і трьох-трубного (з рекуперацією).
- Двоступеневий метод відділення масла.
- Пристрій переохолодження холодоагенту двох ступенів.
- Розміри зовнішнього блоку компактні.
- Зовнішній вентилятор з інверторним приводом.
- Подовжена магістраль трубопроводу.
- Ротація і реверсування.
- Режим SLEEP.
- Спіральний компресор Hitachi.
- Автоматичний перезапуск.
- Видалення снігу.
- Надійність і довгострокова працездатність.
Де застосовується
Зовнішній блок мультизональної системи Hi-Flexi. Один блок обслуговує від 13 до 64 внутрішніх блоків різних типів, кожен зі своїм керуванням. Сумарна потужність внутрішніх може перевищувати потужність зовнішнього до 200 %: це закладено виробником і розраховано на те, що всі приміщення не працюють на максимумі одночасно.
- бізнес-центри й офіси з великою кількістю окремих кабінетів
- готелі, де кожен номер керується незалежно
- торгові й адміністративні будівлі
- об’єкти з холодним кліматом — обігрів працює до −25 °C
- приміщення з високим тепловиділенням: охолодження доступне до +52 °C зовні
Серії різняться призначенням: W — з рекуперацією тепла, тобто одні зони гріються, а інші одночасно охолоджуються; решта серій двотрубні й у кожен момент працюють в одному режимі на всю систему.
Конструкція
- інверторне керування продуктивністю з електронним розширювальним клапаном (EEV)
- у серії S застосовано охолодження електроніки за схемою 360° — тепло знімається з плати керування, інверторного й електричного блоків
- самодіагностика з виводом коду несправності на контролер, зовнішній і внутрішній блок
- живлення трифазне 380–415 В у більшості типорозмірів
- холодоагент R-410A
У серії W кількість портів відгалуження доведена до 16, а потужність — до 85 кВт, тому система з рекуперацією тепла збирається меншою кількістю з’єднань і трубопроводів.
Як підбирають
Потужність зовнішнього блока беруть із таблиці характеристик картки. Проєкт визначають межі трубопроводів — саме вони найчастіше змушують міняти типорозмір або ділити систему на дві.
| Параметр траси | Значення |
|---|---|
| Максимальна довжина однієї труби | 165 м |
| Від першого розгалужувача до найдальшого блока | 90 м |
| Загальна довжина труб системи | 1 000 м |
| Між зовнішніми блоками в каскаді | 10 м |
| Перепад висот, внутрішні вище зовнішнього | 50 м |
| Перепад висот, внутрішні нижче зовнішнього | 40 м |
| Перепад висот між внутрішніми блоками | 15 м |
- кількість внутрішніх блоків обмежена типорозміром — від 13 у молодших до 64 у старших
- запас 200 % за сумарною потужністю не означає, що всі блоки вийдуть на номінал одночасно
- для одночасного обігріву й охолодження різних зон потрібна серія W — двотрубні системи цього не вміють
- збільшені перепади висот виробник допускає окремим погодженням, у типовому проєкті беруть базові значення
Що врахувати при монтажі
- робочий діапазон: охолодження від −10 до +52 °C, обігрів від −25 °C
- трифазна лінія на 380–415 В із власним автоматом за струмом із таблиці характеристик
- рівень шуму зовнішнього блока 53–67 дБ залежно від типорозміру — розміщення узгоджують із вікнами й сусідньою забудовою
- внутрішні блоки мають дренажний насос із підйомом до 1200 мм — це визначає, наскільки високо можна вести дренаж
- довжину трас рахують до монтажу: перевищення 165 м на одній трубі виправляється лише перепроєктуванням
