Де застосовується

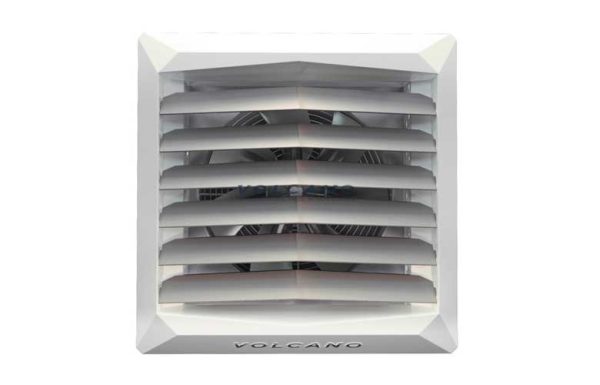

Це водяний тепловентилятор: апарат бере тепло від системи опалення й роздає його потоком повітря. Власного джерела тепла в ньому немає — потрібен котел, тепловий насос або теплова мережа.
- виробничі цехи й майстерні
- склади, ангари, автосервіси
- торгові й виставкові зали з великим об’ємом
- приміщення, де радіаторне опалення довелося б розтягувати по всьому периметру
Один апарат добиває потік на 14–25 метрів по горизонталі, тож кілька машин закривають цех, у якому інакше знадобився б десяток радіаторів і довга розводка труб.
Конструкція
- теплообмінник від одного до трьох рядів залежно від моделі; максимальна температура теплоносія 130 °C
- максимальний робочий тиск 1,6 МПа, приєднувальні патрубки 3/4″
- живлення однофазне 230 В; двигун змінного струму зі ступенем захисту IP 54 або EC-двигун із IP 44
- корпус двоколірний: передня частина RAL 9016, задня й консоль RAL 7036
EC-виконання споживає менше за той самий потік: 95 Вт проти 115 Вт у VR MINI і 370 Вт проти 410 Вт у VR3.
Як підбирають
| Модель | Теплова потужність | Витрата повітря | Рядів теплообмінника | Дальність потоку |
|---|---|---|---|---|
| Volcano VR MINI | 3–20 кВт | 2100 м³/год | 2 | 14 м |
| Volcano VR1 | 5–30 кВт | 5300 м³/год | 1 | 23 м |
| Volcano VR2 | 8–50 кВт | 4850 м³/год | 2 | 22 м |
| Volcano VR3 | 13–75 кВт | 5700 м³/год | 3 | 25 м |
- потужність у таблиці — це діапазон, а не одне число: вона залежить від температурного графіка теплоносія й температури повітря на вході
- при графіку 90/70 VR MINI дає близько 20,7 кВт, а при 50/30 — лише 9,2 кВт з тим самим апаратом
- у вертикальному положенні дальність потоку падає майже вдвічі: 8 м у VR MINI і 12 м у VR3
Звідси головне правило підбору: рахувати за реальним графіком системи, а не за верхньою цифрою з таблиці. Низькотемпературний контур теплового насоса зрізає потужність апарата більш ніж удвічі.
Що врахувати при монтажі
- діаметр магістралі залежить від кількості апаратів на ній: один VR3 бере 3/4″, а шість того самого типу вже потребують 2″
- рівень шуму росте зі швидкістю: у VR MINI це 29 дБ(A) на першій швидкості й 52 дБ(A) на третій
- внутрішній об’єм теплообмінника від 1,12 до 3,1 дм³ — його враховують у загальному об’ємі системи
- вага апарата без води від 13 до 25,5 кг; кронштейн і перекриття рахують із запасом на заповнений теплообмінник
Виробництво польське, гарантія 24 місяці.
