Где применяется

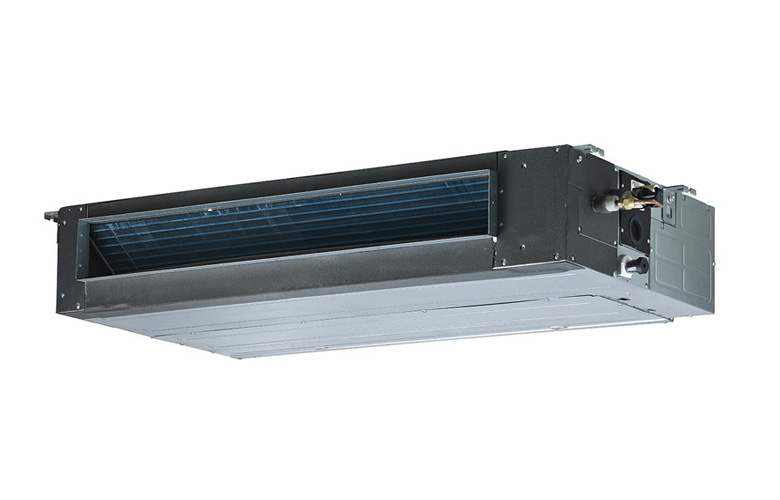

Это внутренний блок мульти-сплит системы MDV, а не готовый кондиционер: он работает только в паре с наружным блоком Free Match. Покупать его отдельно имеет смысл тогда, когда наружный блок уже стоит или заказывается тем же комплектом.
Смысл схемы в том, что один наружный блок обслуживает несколько внутренних разных типов: в комнату можно поставить настенный, в коридор канальный, в зал кассетный — и всё это на одном агрегате на фасаде.
Канальное исполнение прячется за подшивным потолком, в помещение выходят только решётки:
- офисы и переговорные
- магазины и заведения
- квартиры и дома с подвесным потолком
Конструкция
| Показатель | MDTB-76HWN1 |
|---|---|
| Мощность по холоду / теплу, кВт | 22 / 25 |
| Габариты, мм | 1 452 × 462 × 797 |
| Хладагент | R-410A |
| Компрессор | инверторный |
| Монтаж | запотолочный, скрытый |
Это старший типоразмер канальной линейки: 22 кВт холода — уровень зала или этажа, а не отдельной комнаты. Габарит 1 452 мм в длину и 462 мм в высоту означает, что место под блок планируют и по длине запотолочного пространства, а не только по высоте.
Как подбирают
Мощность подбирают по площади и теплопоступлениям — примерно 1 кВт холода на 10 м² при стандартной высоте потолка, дальше поправки на солнечную сторону, остекление, технику и количество людей.
- суммарную мощность внутренних блоков согласуют с наружным по таблице совместимости производителя, а не простым сложением: система рассчитана на неодновременную работу помещений на максимуме
- хладагент R-410A — он не горюч, поэтому требования к минимальному объёму помещения на килограмм заправки на него не распространяются
- все блоки серии инверторные: производительность регулируется плавно, а не пусками
- гарантия 24 месяца
Для канального блока добавляется главная цифра типа — располагаемое статическое давление: длина воздуховодов, колена, решётки и фильтры должны уложиться в него, иначе расход упадёт ниже проектного.
Что учесть при монтаже
Трубы для хладагента, дренажный шланг и межблочный кабель в комплект не входят — это отдельные позиции сметы, и их считают по фактической трассе.
- дренаж ведёт самотёком с постоянным уклоном до самого выхода
- каждый внутренний блок соединяется с наружным собственной парой медных труб и кабелем
- длина трасс, перепад высот и дополнительная заправка считаются по методике производителя
- фильтр снимается для регулярной чистки — доступ к нему предусматривают заранее
- монтаж, вакуумирование и заправку выполняет подрядчик с холодильным допуском
На панели индикации внутреннего блока выводятся коды ошибок — от обрыва цепи датчика температуры до конфликта режимов между блоками. Последний код появляется, когда блоки получают противоположные команды: система не может одновременно греть в одном помещении и холодить в другом.
