Где применяется

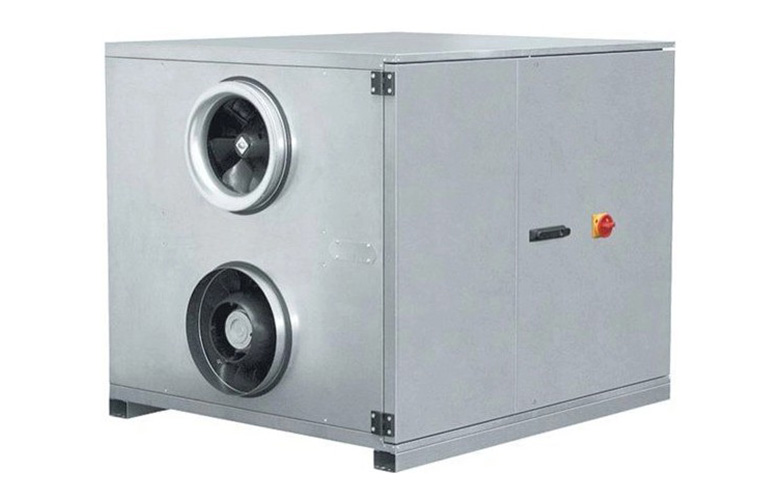

Это приточно-вытяжная установка Rotoline в исполнении RLI: вентиляция, обогрев, фильтрация, естественное охлаждение наружным воздухом и защита от замерзания собраны в одном корпусе по принципу plug and play.
- офисы и административные здания
- магазины и торговые помещения
- общественные здания с требованиями EnEV к энергоэффективности
- объекты, где нет места под сборку системы из отдельных секций
Все нужные компоненты уже встроены и готовы к работе — это главное отличие Rotoline от сборных установок.
Конструкция
- роторный теплообменник с эффективностью рекуперации до 83 %
- фильтры F7 на притоке и F5 на вытяжке по EN 779 и VDI 6022
- комплектная система управления уже в агрегате
- корпус из оцинкованной стали, производство — Германия
Исполнение RLI отличается от RLE двумя узлами: воздушные клапаны приточного и удаляемого воздуха и привод с пружинным возвратом. В RLE их нет.
Пружинный привод означает, что при пропадании питания клапан закрывается сам — именно это защищает теплообменник зимой, когда автоматика обесточена.
Как подбирают
| Модель | Расход воздуха | Потребляемая мощность | Тип вентиляторов |
|---|---|---|---|
| RLI 700 | 1670 м³/час | 0,89 кВт | AC с частотным регулированием |
| RLI 900 | 3370 м³/час | 2,26 кВт | AC с частотным регулированием |
| RLI 1200 | 7350 м³/час | 4,10 кВт | EC |
- эффективность рекуперации держится на 82–83 % во всей линейке и не падает с ростом типоразмера
- в типоразмерах выше 1200 стоят EC-вентиляторы, в младших — AC с частотным регулированием
- индекс в названии задаёт комплектацию: 10 — водяной нагреватель, 12 — плюс водяной охладитель, 14 — теплообменник непосредственного охлаждения
Значения SFP по DIN EN 13779 приведены для аэродинамического сопротивления воздуховодов 200 Па. Если реальная сеть имеет большее сопротивление, класс SFP будет хуже паспортного.
Что учесть при монтаже
Опционально ставят модуль электрического воздухонагревателя EHM мощностью 9, 18 или 27 кВт — он вводится в эксплуатацию простым подключением к розетке и регулируется плавно по потребности в нагреве или охлаждении.
- контроллер поддержания постоянного напора CON P1000 даёт нужный объём воздуха в каждую зону с собственным регулятором расхода
- роторный теплообменник переносит влагу — зимой воздух не пересушивается
- утилизация холода летом работает тем же ротором, что и рекуперация тепла зимой
- защита от обмерзания встроена в систему управления
Через дополнительный интерфейс Modbus к сети управления зданием подключают до 32 агрегатов Rotoline: централизованная система задаёт уставки и показывает текущие значения параметров.
