Где применяется

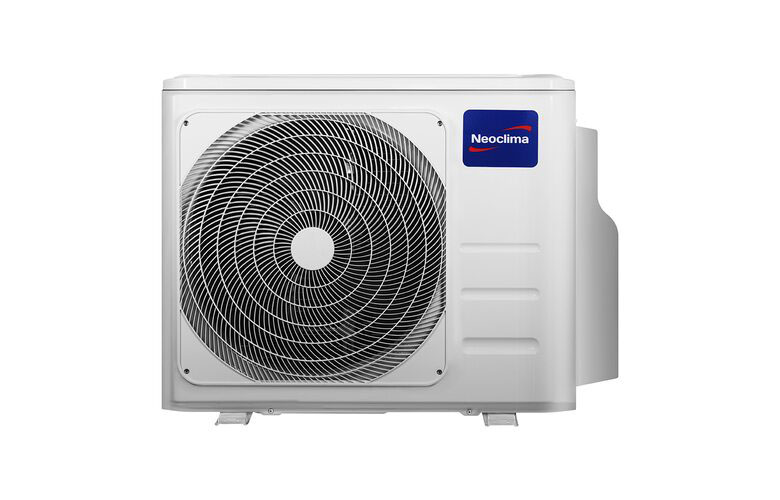

Наружный блок мульти-сплит-системы серии ERP. Один блок обслуживает от двух до пяти внутренних блоков, а системы LAK и EXV расширяют температурный диапазон значительно шире обычного бытового сплита.
- квартиры и дома, где кондиционирование нужно в 2–5 комнатах
- объекты с ограниченным местом на фасаде — один блок вместо нескольких
- помещения с круглогодичным холодом: охлаждение работает от −15 до +50 °C
- дома, где кондиционер несёт часть отопительной нагрузки — обогрев до −23 °C
Цифра после NU- — количество внутренних блоков, а число после неё — холодопроизводительность в сотнях БТЕ/ч. То есть NU-3M27EFIe — это три блока и 27 000 БТЕ/ч. Количество проверяют в первую очередь: система с достаточной мощностью физически не примет лишний блок.
Конструкция
Питание однофазное 220–240 В во всей линейке — даже у старшей модели на 42 000 БТЕ/ч. Хладагент R32 с потенциалом глобального потепления 675.
- компрессор Toshiba (GMCC) во всех типоразмерах
- расчётное давление 4,3 / 1,7 МПа
- каждый внутренний блок подключается собственной парой труб — разветвителей нет
- перепад высот 15 м между наружным и внутренним блоком и 10 м между внутренними
- заправка от 1,1 до 2,4 кг в зависимости от типоразмера
⚠️ Производитель прямо рекомендует: при интенсивной работе на обогрев в минус ставить в поддон наружного блока электрический нагреватель, чтобы конденсат не замерзал. Без него паспортные −23 °C на практике не реализуются.
Как подбирают
Мощность берут из таблицы характеристик карточки. Техлист даёт сезонную эффективность и ограничения магистрали — то, что определяет проект:
| Модель | Блоков | Холод, Вт | SEER | SCOP | Трасса суммарная / на блок, м | Масса, кг |
|---|---|---|---|---|---|---|
| NU-2M15EFIe | 2 | 4 102 | 6,8 (A++) | 5,1 (A+++) | 40 / 25 | 31,6 |
| NU-2M18EFIe | 2 | 5 274 | 6,1 (A++) | 5,1 (A+++) | 40 / 25 | 35,5 |
| NU-3M21EFIe | 3 | 6 153 | 6,5 (A++) | 5,2 (A+++) | 60 / 30 | 46,8 |
| NU-3M27EFIe | 3 | 7 911 | 6,1 (A++) | 5,1 (A+++) | 60 / 30 | 51,1 |
| NU-4M28EFIe | 4 | 8 204 | 7,0 (A++) | 5,1 (A+++) | 80 / 35 | 62,1 |
| NU-4M36EFIe | 4 | 10 548 | 6,5 (A++) | 5,0 (A++) | 80 / 35 | 68,8 |
| NU-5M42EFIe | 5 | 12 306 | 6,8 (A++) | 5,1 (A+++) | 80 / 35 | 73,3 |
Главное: SEER не падает с мощностью, а колеблется — самый высокий 7,0 у четырёхблочной NU-4M28EFIe, самый низкий 6,1 у NU-2M18EFIe и NU-3M27EFIe. То есть «меньше значит экономичнее» здесь не работает, и модели сравнивают поштучно.
Второе: SCOP держится на 5,1 (A+++) почти во всей линейке — выбивается лишь NU-4M36EFIe с 5,0 (A++). По экономичности на обогреве типоразмеры практически равны.
Что учесть при монтаже
- диаметры труб меняются по количеству портов: 2 × 6,35 / 2 × 9,52 мм у двухблочных, до 5 × 6,35 / 4 × 9,52 + 1 × 12,7 мм у пятиблочной
- старшие модели имеют одну газовую линию 12,7 мм — её назначают самому мощному блоку
- шум растёт с 56 до 64 дБ(А) — место под окном спальни проверяют отдельно
- масса от 31,6 до 73,3 кг: кронштейны подбирают по конкретной модели
- для работы в мороз предусматривают нагреватель поддона
Поскольку каждый блок подключается отдельной парой труб, количество линий на фасаде равно количеству комнат. Для пятиблочной системы это десять медных труб плюс дренажи — трассу планируют до отделочных работ, а не после.
