Где применяется

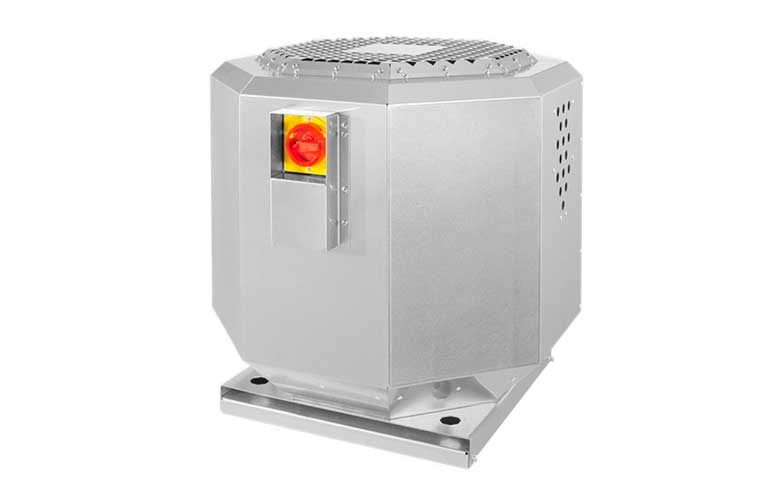

Звукоизолированный крышный вентилятор для кухонных помещений. Это та же машина, что DVN, но в корпусе с изоляцией — её берут, когда крыша стоит над жильём или рядом с ним.
- рестораны и кафе на первых этажах жилых домов
- гостиницы, где вытяжка кухни выходит на крышу над номерами
- заведения в плотной городской застройке с нормируемым шумом
- объекты, где вытяжка работает ночью
Артикул читается по частям: тип — типоразмер — двигатель — комплектация. Буква с цифрой в третьей позиции означает род тока и число полюсов: E2 — однофазный двухполюсный, E4 — однофазный четырёхполюсный, D4 и D6 — трёхфазные, EC — с электронной коммутацией. Меньше полюсов означает выше обороты, больший расход и больший шум.
Конструкция
Корпус из морестойкого алюминиевого сплава AlMg3 с изоляцией толщиной 40 мм, защищённой стекловолоконным материалом и перфорированным листом. Изоляция соответствует классу строительных материалов A1 по DIN EN 13501-1 — негорючая.
- встроенный поддон для сбора жира с отверстием для слива
- сточный лоток для контролируемого слива жиросодержащих стоков
- центробежное рабочее колесо с лопатками, загнутыми назад
- балансировка в двух плоскостях, качество
G 6.3 - температура среды до +120 °C
Как подбирают
Аэродинамика и электрика в DVNI полностью совпадают с DVN того же типоразмера. Разница только в двух строках — массе и наружном шуме:
| Типоразмер | Масса DVN / DVNI, кг | LWA6 в среду DVN / DVNI, дБ(А) | Выигрыш, дБ |
|---|---|---|---|
| 225 E2 | 22,7 / 30,5 | 75 / 71 | −4 |
| 250 E2 | 25,0 / 33,0 | 79 / 75 | −4 |
| 280 E2 | 32,0 / 42,5 | 85 / 79 | −6 |
| 315 E2 | 36,5 / 46,0 | 88 / 82 | −6 |
| 400 E4 | 43,5 / 56,0 | 72 / 69 | −3 |
| 450 E4 | 62,0 / 82,0 | 75 / 72 | −3 |
| 500 E4 | 69,0 / 88,0 | 79 / 76 | −3 |
Главный вывод: изоляция снижает шум в окружающее пространство на 3–6 дБ(А), а шум в канал не меняет вовсе. LWA5 в обоих исполнениях одинаков. То есть DVNI решает задачу соседей, а не задачу помещения — для тишины внутри нужен канальный глушитель.
Цена этого — масса растёт на 8–20 кг, то есть на треть. Для 450-го это 82 кг против 62 кг. Несущую способность кровли и цоколя проверяют по исполнению DVNI, а не по базовому DVN.
Что учесть при монтаже
- слив из поддона выводят в жироотделитель
- изоляция 40 мм негорючая (класс A1), но поддон с жиром остаётся пожароопасным — регламент чистки обязателен
- крышный цоколь подбирают под большую массу исполнения DVNI
- разница в 3–6 дБ решает только наружный шум; для тишины на кухне ставят канальный глушитель
- перфорированный лист и стеклоткань защищают изоляцию — при чистке их не снимают
Если объект стоит отдельно и нормирование наружного шума не действует, переплата за изоляцию себя не оправдывает: аэродинамически это тот же агрегат. Выигрыш в 3 дБ на удалённой промышленной площадке незаметен.
