Где применяется

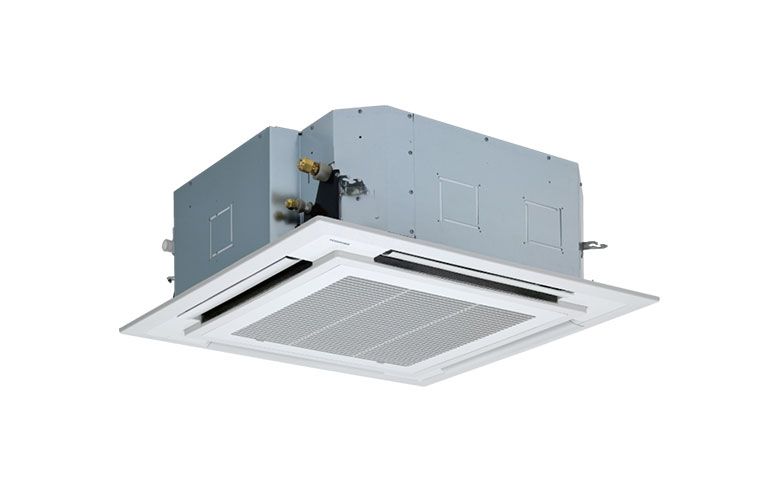

Кассетный кондиционер Toshiba серии Digital Inverter — четырёхпоточный внутренний блок в комплекте с наружным. Встраивается в подвесной потолок и раздаёт воздух на четыре стороны.
- офисы открытой планировки с подвесным потолком
- торговые залы, холлы, залы обслуживания
- помещения с квадратной геометрией, где нужна равномерная раздача
- объекты, где оборудование не должно быть видно
Артикул читается так: RAV — серия — типоразмер — тип блока — исполнение. SM означает Digital Inverter, SP — Super Digital Inverter. Буквы перед -E задают тип внутреннего блока: UT — кассетный, BT и DT — канальный, CT — подпотолочный, AT — наружный блок. Это главное, что сверяют при заказе: числа в разных типах одинаковы.
Конструкция
⚠️ Лицевая панель продаётся отдельно — в комплект блока она не входит. Без неё кассета не комплектна, и цвет панели выбирают при заказе.
- четырёхпоточная раздача воздуха
- турбовентилятор
- теплообменник с оребрённой трубой
- высота корпуса 200 мм
- рекомендуемый наружный размер отверстия 860–910 мм
Система работает на хладагенте R410A. ⚠️ Производитель отдельно предупреждает: это новый тип вместо R22, и рабочее давление в контуре значительно выше. Сервисное оборудование, манометры и инструмент должны быть рассчитаны именно на R410A — инструмент от R22 непригоден.
Как подбирают
Мощность берут из таблицы характеристик карточки. Для кассеты решающий параметр — вырез в потолке и межпотолочное пространство:
| Параметр | Значение |
|---|---|
| Высота корпуса | 200 мм |
| Рекомендуемый наружный размер | 860–910 мм |
| Тип раздачи | 4 потока |
| Лицевая панель | продаётся отдельно |
| Типоразмеры ряда | 563, 803, 1103, 1403 |
Главное: высота 200 мм одинакова для всего ряда. Межпотолочное пространство проверяют один раз, и переход на старший типоразмер его не меняет — в отличие от кассет VRF-линейки Toshiba, где высота растёт с 256 до 319 мм.
Второй ориентир: вырез 860–910 мм шире стандартной ячейки 600 × 600. Модульный потолок армстронг придётся переделывать, а это закладывают в работы заранее.
Что учесть при монтаже
- ⚠️ панель заказывают отдельной позицией вместе с блоком
- вырез в потолке делают под 860–910 мм — в стандартный модуль кассета не помещается
- крепление выводят к перекрытию, профиль потолка несёт только панель
- уровень потолка выверяют до установки — перекос виден сразу на панели
- инструмент и манометры должны быть под
R410A
В линейке Toshiba рядом существует Super Digital Inverter с индексом SP — это другая платформа с другими характеристиками. Путать RAV-SM…UT-E и RAV-SP…UT-E при замене нельзя.
