Где применяется

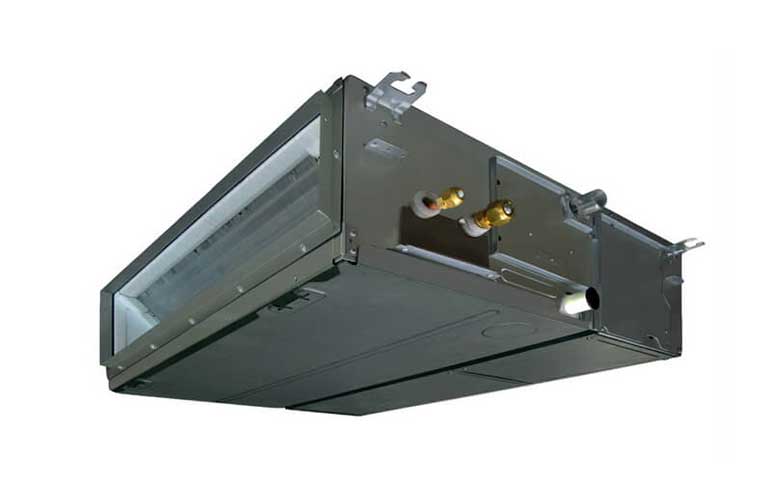

Канальный кондиционер неинверторной серии ERP. Внутренний блок прячется за подвесным потолком, воздух раздаётся через решётки — в помещении видны только они.
- офисы, гостиничные номера, рестораны с подвесным потолком
- торговые помещения с раздачей на несколько зон от одного блока
- объекты, где оборудование не должно быть видно
- помещения, где нужно сочетание кондиционирования с притоком
Питание: типоразмеры 12, 18 и 24 однофазные 220–240 В, 36, 48 и 60 трёхфазные 380–420 В.
Конструкция
Серия ERP рассчитана на работу с внутренними блоками как нового ряда, так и предыдущих поколений. Состав и присоединения:
- три скорости вентилятора с разным статическим давлением
- дренажная труба
ODd25во всех типоразмерах - трубы хладагента от 9,52/15,88 мм (3/8″ / 5/8″) до 9,52/19,05 мм (3/8″ / 3/4″)
- межблочные соединения 3 × 1,0 и 2 × 0,75 мм²
- суффикс
sв обозначении означает отдельное исполнение внутреннего блока
Как подбирают
Мощность берут из таблицы характеристик карточки. Для канального блока главное — статическое давление, потому что именно оно определяет, какую сеть воздуховодов можно построить:
| Типоразмер | Статическое давление (Hi), Па | Расход Hi/Mi/Lo, м³/ч | Шум Hi/Mi/Lo, дБ | Габариты Д × В × Г, мм |
|---|---|---|---|---|
| 12 | 60 | 624 / 485 / 400 | 40 / 36 / 32 | 700 × 210 × 635 |
| 18 | 60 | 816 / 546 / 498 | 43 / 37 / 36 | 920 × 210 × 635 |
| 24 | 80 | 1 260 / 808 / 674 | 45 / 40 / 38 | 920 × 270 × 635 |
| 36 | 80 | 1 848 / 1 103 / 874 | 48 / 40 / 37 | 1140 × 270 × 775 |
| 48 | 100 | 2 282 / 1 439 / 1 024 | 50 / 45 / 40 | 1200 × 300 × 865 |
| 60 | 120 | 2 295 / 1 442 / 1 025 | 47 / 40 / 38 | 1200 × 300 × 865 |
Две важные закономерности. Первая: типоразмеры 48 и 60 имеют одинаковый корпус и почти одинаковый расход — 2 282 и 2 295 м³/ч. Но давление у 60-го на 20 Па выше, и при этом он на 3 дБ тише. Для длинной сети старший блок лучше по всем показателям.
Вторая: высота корпуса растёт ступенями — 210 мм у типоразмеров 12 и 18, 270 мм у 24 и 36, 300 мм у 48 и 60. Межпотолочное пространство проверяют по конкретной группе, а не по мощности.
Что учесть при монтаже
- сеть воздуховодов считают под фактическое давление блока — запаса здесь немного
- ревизионный люк планируют до зашивки потолка: нужен доступ к фильтру и дренажу
- трёхфазные типоразмеры 36–60 требуют отдельной линии питания
- дренаж самотёчный, уклон выдерживают от блока
- при работе на обогрев в минус рекомендуют подогрев картера и поддона наружного блока
Подогрев картера и поддона — не опция для галочки: без него конденсат в поддоне наружного блока замерзает, и машина уходит в аварию именно тогда, когда обогрев нужен больше всего.
