Где применяется

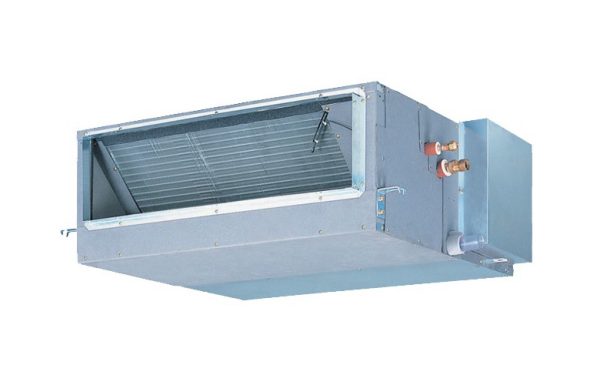

Канальный внутренний блок VRF высоконапорного исполнения. Рассчитан на протяжённые сети воздуховодов — это самые мощные внутренние блоки линейки, от 8 до 20 л. с.
- торговые залы, супермаркеты, производственные помещения
- объекты с разветвлённой сетью воздуховодов и длинными участками
- системы, где один блок обслуживает несколько удалённых зон
- помещения, где нужна одна машина вместо нескольких меньших
Блок работает только в составе мультизональной системы Hitachi — отдельно, без наружного блока, не устанавливается.
⚠️ Цифра в артикуле Hitachi — это лошадиные силы, а не киловатты. Пересчёт по каталогу: 1,0 л. с. = 2,8 кВт холода, 1,5 = 4,0, 2,0 = 5,6, 2,5 = 7,1, 3,0 = 8,0, 4,0 = 11,2, 6,0 = 16,0, 8,0 = 22,4, 10,0 = 28,0, 16,0 = 45,0, 20,0 = 56,0 кВт. Путать эти числа с мощностью нельзя.
Конструкция
Ключевое свойство серии — изменяемый статический напор. Кроме заводской настройки на низкое давление LSP, есть возможность установить высокое HSP.
- два уровня статического напора, задаваемые при пусконаладке
- ⚠️ встроенного дренажного насоса в этой модели нет
- при подключении дренажного шланга выдерживают постоянный уклон 1–4 %
- производство — Испания
- воздушный фильтр на стороне всасывания
Отсутствие дренажного насоса — главное отличие от младших канальных серий, где он стоит в стандартной комплектации с подъёмом 850 мм. Здесь конденсат отводят только самотёком, и точку слива определяют до монтажа.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт пересчёт лошадиных сил в киловатты — то, без чего карточку невозможно сопоставить с теплотехническим расчётом:
| Типоразмер, л. с. | Холод, кВт | Тепло, кВт |
|---|---|---|
| 8,0 | 22,4 | 25,4 |
| 10,0 | 28,0 | 31,5 |
| 16,0 | 45,0 | 50,0 |
| 20,0 | 56,0 | 63,0 |
Шаг ряда очень большой: между 10,0 и 16,0 л. с. разрыв в 17 кВт, промежуточных значений нет. Если расчётная нагрузка попадает в этот интервал, берут либо старший блок с запасом, либо два по 10 л. с.
Теплопроизводительность во всей серии превышает холодопроизводительность примерно на 12 %. Для объекта с отопительной нагрузкой подбор ведут по холоду, а тепло выходит с запасом само собой.
Что учесть при монтаже
- уровень напора
LSPилиHSPзадают при пусконаладке - сеть воздуховодов считают под выбранный уровень, а не под максимум
- дренаж самотёчный с уклоном 1–4 % — насоса нет
- ревизионный люк планируют до зашивки потолка: нужен доступ к фильтру и дренажу
- наружный блок и суммарную производительность системы сверяют по таблице производителя
Заводская настройка — низкое давление. Если сеть рассчитана на высокое, а переключение не сделали, решётки не дадут проектного расхода. Это проверяют на пуске, а не по паспорту.
