Где применяется
Кассетный фильтр для круглых вентиляционных каналов. Ставится в разрыв воздуховода и задерживает пыль до того, как она осядет на вентиляторе, теплообменнике или в помещении.
- приточные системы квартир и небольших офисов
- защита канального нагревателя или вентилятора от загрязнения
- вытяжные системы, где надо уловить грубую пыль
- любой участок круглого воздуховода от 100 до 315 мм
Температура проходящего воздуха — до +70 °C.

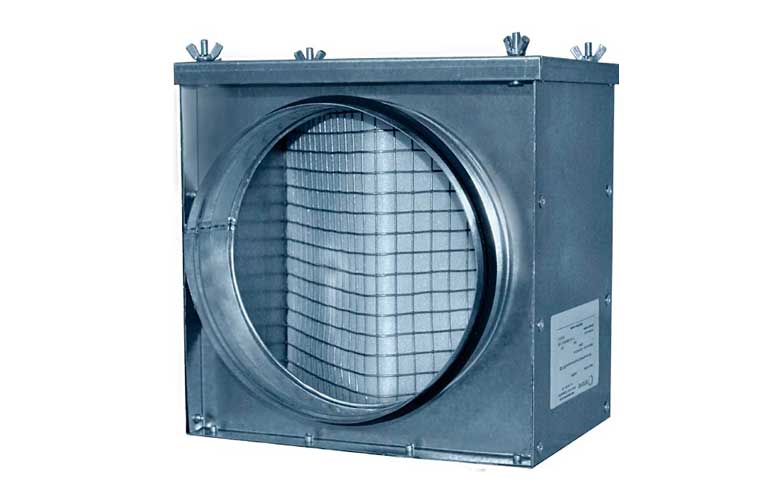

Конструкция
Корпус и крышка из оцинкованного стального листа. Фильтрующий материал — синтетическое волокно в виде пластины, а не гофрированного пакета.
- кассетная конструкция: материал меняется без демонтажа корпуса из воздуховода
- класс очистки воздуха по каталогу производителя —
EU 3 - диаметры линейки 100, 125, 160, 200, 250 и 315 мм
- монтаж в любом положении
Это фильтр грубой очистки. Он предназначен задерживать крупные частицы и защищать оборудование, а не очищать воздух до класса помещения. Для тонкой очистки после него ставят карманный фильтр.
Как подбирают
Подбор простой: диаметр фильтра должен точно совпадать с диаметром воздуховода. Переходы ставить нельзя — они создают обходной поток мимо фильтрующей пластины.
| Модель | Диаметр канала, мм |
|---|---|
| RCF 100 | 100 |
| RCF 125 | 125 |
| RCF 160 | 160 |
| RCF 200 | 200 |
| RCF 250 | 250 |
| RCF 315 | 315 |
Второй параметр, по которому проверяют выбор, — скорость потока. Аэродинамические характеристики производитель подаёт графиком зависимости потери давления от скорости; чем меньше диаметр при том же расходе, тем выше скорость и тем больше сопротивление.
Практическое следствие: если на участке планируется расход, близкий к пределу для этого диаметра, фильтр станет главным источником сопротивления в системе. Тогда либо увеличивают диаметр участка, либо закладывают запас по давлению вентилятора.
Что учесть при монтаже
- кассету меняют по фактическому сопротивлению, а не по календарю — ставят дифференциальный датчик давления или проверяют визуально
- забитый фильтр не «лучше очищает», а снижает расход по всей системе
- место монтажа выбирают с доступом к крышке — кассету вынимают сбоку
- перед фильтром и после него оставляют прямые участки, чтобы поток шёл равномерно
- для тонкой очистки последовательно ставят вторую ступень
Фильтр из синтетического волокна не моется: после загрязнения пластину заменяют. Попытка промыть снижает эффективность и оставляет волокна слипшимися, что поднимает сопротивление.
