Де застосовується
Пульт керування касетними фанкойлами Daikin серій FWF і FWC — блоками форматів 600 × 600 і 900 × 900, що працюють від водяного контуру будівлі.
- касетні фанкойли FWF-BT/BF і FWC-BT/BF у системах чилер-фанкойл
- офіси з модульною стелею, торгові зали, готелі
- об’єкти з центральним холодопостачанням від чилера
- заміна пульта на наявному обладнанні
Пульт — це приладдя, а не самостійний прилад. Він не входить у комплект фанкойла й замовляється окремою позицією, а сумісність визначає серія фанкойла, а не потужність.
Конструкція
Для касетних фанкойлів виробник передбачає провідне й інфрачервоне керування, причому інфрачервоні пульти розведені за режимом роботи.
BRC315D— провідний пульт, спільний для FWF і FWCBRC7F532F— інфрачервоний, охолодження й нагрів, для FWCBRC7F533F— інфрачервоний, тільки охолодження, для FWCBRC7E530іBRC7E531— відповідні пульти для FWF- датчик дистанційного керування
KRCS01-4для FWC абоKRCS01-1для FWF
⚠️ Інфрачервоні пульти для FWF і FWC різні, попри однакову функцію: серія 7F призначена для FWC, серія 7E — для FWF. Взаємозаміни немає.
Як підбирають
Вибір ведуть за двома ознаками: серія фанкойла й режим роботи контуру:
| Пульт | Тип | Для серії | Режими |
|---|---|---|---|

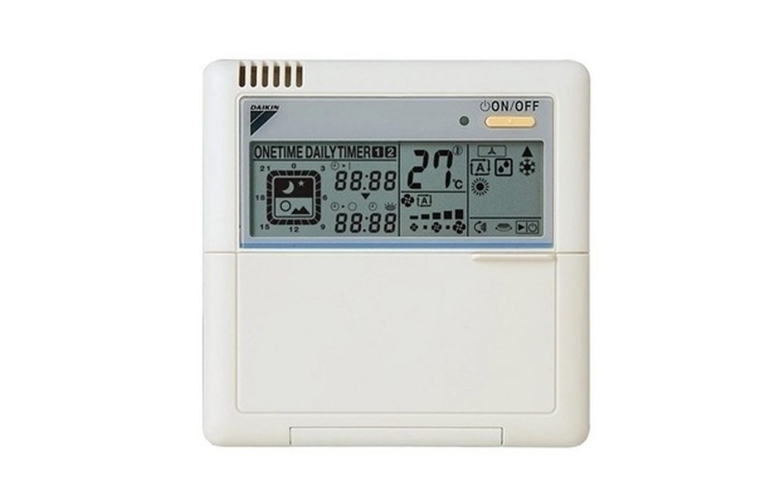

| BRC315D | провідний | FWF і FWC | охолодження й нагрів |
| BRC7F532F | інфрачервоний | FWC (900 × 900) | охолодження й нагрів |
| BRC7F533F | інфрачервоний | FWC (900 × 900) | тільки охолодження |
| BRC7E530 | інфрачервоний | FWF (600 × 600) | охолодження й нагрів |
| BRC7E531 | інфрачервоний | FWF (600 × 600) | тільки охолодження |
Головне при замовленні: цифра в кінці артикула розрізняє режим. Пульти на «2» працюють і на холод, і на тепло; на «3» — тільки на холод. Для двотрубного контуру з сезонним перемиканням потрібен саме перший варіант.
Провідний BRC315D — єдиний пульт, спільний для обох касетних серій. Якщо на об’єкті стоять і FWF, і FWC, це дозволяє уніфікувати керування й запас пультів на сервіс.
Що врахувати при монтажі
- для інфрачервоного керування звіряють серію: 7F для FWC, 7E для FWF
- цифра в артикулі розрізняє режим — «2» холод і тепло, «3» тільки холод
- провідний пульт вимагає лінії керування, прокладеної до зашивання стелі
- монтажна коробка з заземленням замовляється окремо:
KJB311Aна 3 блоки абоKJB212Aна 2 - для групового керування є двопозиційний контролер
DCS301BA51і таймерDST301BA51
Якщо потрібне керування з диспетчерської, до тих самих блоків підключають універсальний графічний контролер DCS601C51C або плату Modbus EKFCMBCB. Локальний пульт при цьому лишається — він не замінює централізацію, а доповнює її.
