Де застосовується
Канальний фанкойл беруть там, де обладнання не має бути видно, а холод і тепло розводяться водою:
- офіси й переговорні
- готельні номери
- магазини, ресторани, громадські зали
- квартири й будинки з чилером або тепловим насосом

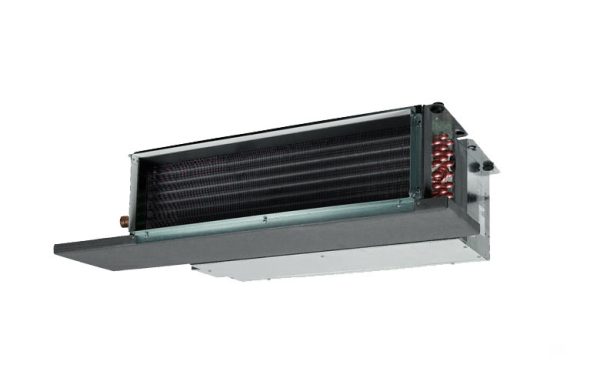

FWB-BT — середньонапірна серія. Висота корпуса всього 240 мм, тому блок вдається поставити у вузькому просторі між підвісною стелею й перекриттям, і він тягне розводку на кілька приміщень.
Конструкція
- вентилятор із сімома ступенями регулювання швидкості, з яких у налаштуванні задіюють три
- теплообмінник на 3, 4 або 6 рядів — це прямо впливає на продуктивність і гідравлічний опір
- дренажний піддон збирає конденсат і з теплообмінника, і з регулювальних вентилів
- водяні патрубки підводяться з будь-якого боку
- повітряний фільтр у стандартній поставці, знімається без інструмента
Керування — електронний провідний пульт FWEC1A, з одного пульта можна вести до чотирьох фанкойлів. У моделей серії BTV трихідний клапан вбудований; для решти можлива заводська комплектація клапаном.
Блок може стати чотиритрубним, якщо доукомплектувати його додатковим теплообмінником і трихідним клапаном до нього. Моделі FWB-BTN постачаються під замовлення.
Як підбирають
Фанкойл — це теплообмінник із вентилятором, який працює на воді від чилера, теплового насоса або котла. Канальне виконання ховається за підвісною стелею, і в приміщення виходять тільки решітки забору й подачі повітря.
Перше, за чим розділяють ці серії, — наявний вільний напір:
| Серія | Напір | Де доречна |
|---|---|---|
| FWE-CT/CF | низький | коротка ділянка каналу біля самого блока |
| FWB-BT | середній | розводка на кілька приміщень, висота корпуса 240 мм |
| FWD-AT/AF | високий, до 145 Па | довгі розгалужені траси, витрата до 3 000 м³/год |
Друге — двотрубна чи чотиритрубна схема. У двотрубній той самий теплообмінник узимку гріє, а влітку холодить, і перемикання йде на рівні всієї системи. У чотиритрубній стоять два незалежні теплообмінники, тому в одному приміщенні можна гріти, а в сусідньому одночасно холодити. Це вирішується на етапі проєкту, а не при купівлі фанкойла.
Далі — два місця, де найчастіше помиляються:
- у таблиці характеристик стоять дві цифри холодопродуктивності: повна включає відведення вологи, явна — тільки зниження температури. Для теплового балансу приміщення беруть явну
- трихідні або двохідні клапани з приводом — окрема позиція в замовленні, а не частина комплекту; для частини моделей можлива заводська комплектація
Що врахувати при монтажі
- висота блока визначає, чи стане він у стелю — з цим числом ідуть до дизайнера до узгодження рівня стелі
- водяні патрубки в більшості серій підводяться і з правого, і з лівого боку; сторону обирають до монтажу, вона визначає всю розводку труб
- дренаж веде самопливом із постійним ухилом; для довгих трас передбачають помпу
- у стелі роблять знімну панель — фільтр розрахований на регулярне зняття й чистку
- з одного провідного пульта керують максимум чотирма фанкойлами
Піддон схований у стелі, тому протікання виявляють уже по плямі на стелі — доступ і ухил важливіші за будь-яку іншу деталь монтажу.
