Де застосовується

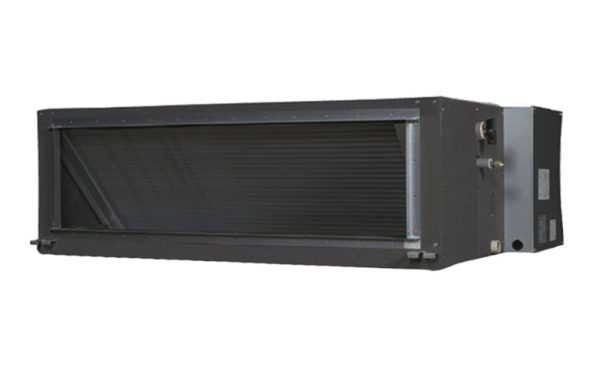

Канальний внутрішній блок VRV високонапірного виконання. Розрахований на протяжні повітроводи складної конфігурації — статичний тиск понад 250 Па.
- об’єкти великої площі з розгалуженою мережею повітроводів
- торгові зали й виробничі приміщення
- системи, де один блок обслуговує кілька віддалених зон
- приміщення, де повітроводи мають довгі горизонтальні ділянки й багато поворотів
Блок працює тільки у складі системи VRV — окремо, без зовнішнього блока, він не встановлюється. Холодоагент R-410A, живлення 1~ 220–240 В, 50 Гц.
Конструкція
Повітрозабір можливий з нижнього або із заднього боку блока — це дає свободу при компонуванні технічного приміщення.
- зовнішній статичний напір до 200 Па у молодших типорозмірах і понад 250 Па у старших
- повітроочисний фільтр тривалого строку служби в стандартній комплектації
- дренажний насос для підйому конденсату до 380 мм — постачається за окремим замовленням
- провідні пульти
BRC1D52,BRC1H519W/S/K - інфрачервоний пульт
BRC4C62абоBRC4C65
Функція «Нікого немає вдома» задається з провідного пульта й економить електроенергію без зниження комфорту — блок переходить у підтримувальний режим замість повного вимкнення.
Як підбирають
Потужність беруть із таблиці характеристик картки. Для канального блока вирішальні статичний напір і витрата:
| Типорозмір | Холод, кВт | Витрата макс./мін., м³/хв | Напір макс./ном., Па | Габарити В × Ш × Г, мм |
|---|---|---|---|---|
| 50 | 5,6 | 18 / 15 | 200 / 100 | 300 × 1 000 × 700 |
| 63 | 7,1 | 19,5 / 16 | 200 / 100 | 300 × 1 000 × 700 |
| 80 | 9,0 | 25 / 20 | 200 / 100 | 300 × 1 400 × 700 |
| 100 | 11,2 | 32 / 23 | 200 / 100 | 300 × 1 400 × 700 |
| 125 | 14,0 | 39 / 28 | 200 / 100 | 300 × 1 400 × 700 |
Головне при проєктуванні: номінальний напір 100 Па, а не максимальні 200. Мережу рахують на номінал, а запас лишають на засмічення фільтра. Робота постійно на максимумі піднімає споживання вентилятора й шум.
Друге: висота корпуса 300 мм однакова у всій серії, змінюється лише ширина — 1 000 мм у типорозмірах 50 і 63, 1 400 мм у 80–125. Міжстельовий простір закладають один і той самий.
Що врахувати при монтажі
- дренажний насос у комплект не входить — його замовляють окремо
- підйом конденсату лише до 380 мм, це менше, ніж у тонких канальних блоків
- мережу повітроводів рахують під номінальні 100 Па
- повітрозабір знизу або ззаду — напрямок обирають до монтажу
- ревізійний доступ до фільтра планують до зашивання стелі
Обмеження підйому дренажу в 380 мм проти 750 мм у тонкої серії — найчастіша несподіванка на об’єкті. Точку зливу й ухил визначають до монтажу, інакше доводиться ставити зовнішній насос.
