Де застосовується

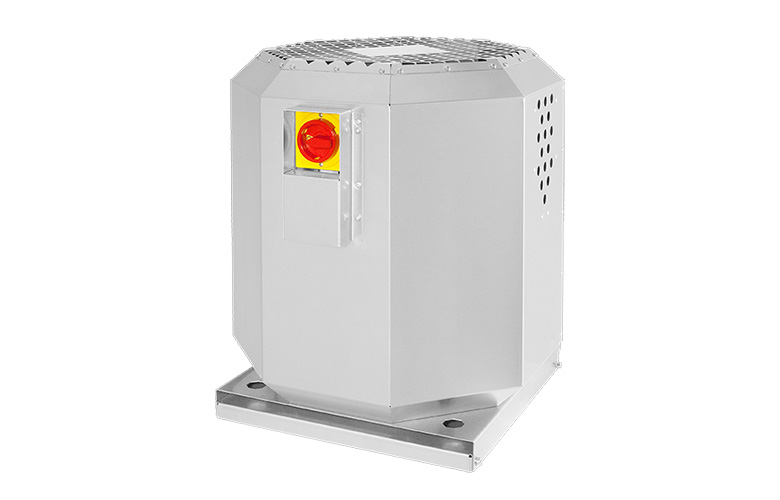

Звукоізольований даховий вентилятор для кухонних приміщень. Це та сама машина, що DVN, але в корпусі з ізоляцією — її беруть, коли дах стоїть над житлом або поруч із ним.
- ресторани й кафе на перших поверхах житлових будинків
- готелі, де витяжка кухні виходить на дах над номерами
- заклади в щільній міській забудові з нормованим шумом
- об’єкти, де витяжка працює вночі
Артикул читається за частинами: тип — типорозмір — двигун — комплектація. Літера з цифрою в третій позиції означає рід струму й кількість полюсів: E2 — однофазний двополюсний, E4 — однофазний чотириполюсний, D4 і D6 — трифазні, EC — з електронною комутацією. Менше полюсів означає вищі оберти, більшу витрату й більший шум.
Конструкція
Корпус із морськостійкого алюмінієвого сплаву AlMg3 із ізоляцією завтовшки 40 мм, захищеною склотканинним матеріалом і перфорованим листом. Ізоляція відповідає класу будівельних матеріалів A1 за DIN EN 13501-1 — негорюча.
- вбудований піддон для збору жиру з отвором для зливу
- стічний лоток для контрольованого зливу жировмісних стоків
- відцентрове робоче колесо з лопатками, загнутими назад
- балансування у двох площинах, якість
G 6.3 - температура середовища до +120 °C
Як підбирають
Аеродинаміка й електрика в DVNI повністю збігаються з DVN того самого типорозміру. Різниця тільки у двох рядках — масі й зовнішньому шумі:
| Типорозмір | Маса DVN / DVNI, кг | LWA6 у довкілля DVN / DVNI, дБ(А) | Виграш, дБ |
|---|---|---|---|
| 225 E2 | 22,7 / 30,5 | 75 / 71 | −4 |
| 250 E2 | 25,0 / 33,0 | 79 / 75 | −4 |
| 280 E2 | 32,0 / 42,5 | 85 / 79 | −6 |
| 315 E2 | 36,5 / 46,0 | 88 / 82 | −6 |
| 400 E4 | 43,5 / 56,0 | 72 / 69 | −3 |
| 450 E4 | 62,0 / 82,0 | 75 / 72 | −3 |
| 500 E4 | 69,0 / 88,0 | 79 / 76 | −3 |
Головний висновок: ізоляція знижує шум у довкілля на 3–6 дБ(А), а шум у канал не змінює зовсім. LWA5 в обох виконаннях однаковий. Тобто DVNI розв’язує задачу сусідів, а не задачу приміщення — для тиші всередині потрібен канальний глушник.
Ціна цього — маса зростає на 8–20 кг, тобто на третину. Для 450-го це 82 кг проти 62 кг. Несучу здатність покрівлі й цоколя перевіряють за виконанням DVNI, а не за базовим DVN.
Що врахувати при монтажі
- злив із піддона виводять у жировідділювач
- ізоляція 40 мм негорюча (клас A1), але піддон із жиром лишається пожежонебезпечним — регламент чистки обов’язковий
- дах-цоколь підбирають під більшу масу виконання DVNI
- різниця в 3–6 дБ вирішує тільки зовнішній шум; для тиші в кухні ставлять канальний глушник
- перфорований лист і склотканина захищають ізоляцію — при чистці їх не знімають
Якщо об’єкт стоїть окремо й нормування зовнішнього шуму не діє, переплата за ізоляцію себе не виправдовує: аеродинамічно це той самий агрегат. Виграш у 3 дБ на віддаленому промисловому майданчику непомітний.
