Де застосовується

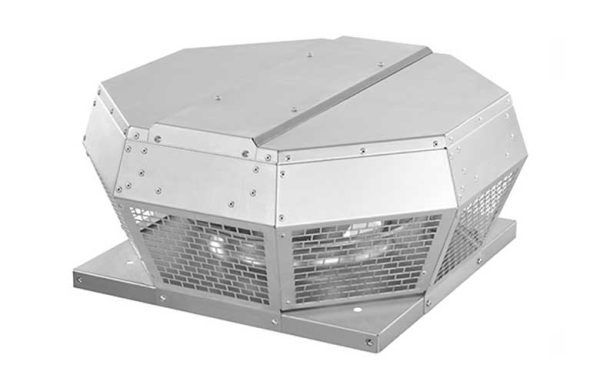

Даховий вентилятор із горизонтальним викидом повітря. Ставиться на покрівлю й видаляє повітря вбік, а не вгору — це вирішує, як його розміщувати відносно припливних решіток і сусідніх будівель.
- витяжні системи офісних, торгових і громадських будівель
- багатоквартирні будинки — загальнобудинкова витяжка
- виробничі приміщення із середніми обсягами повітря
- об’єкти, де вертикальний викид неприйнятний через висоту або сусідство
Артикул читається за частинами: тип — типорозмір — двигун — комплектація. Літера з цифрою в третій позиції означає рід струму й кількість полюсів: E2 — однофазний двополюсний, E4 — однофазний чотириполюсний, D4 і D6 — трифазні, EC — з електронною комутацією. Менше полюсів означає вищі оберти, більшу витрату й більший шум.
Індекс P після позначення двигуна (наприклад, E2P) означає вбудований вимикач — на характеристики це не впливає, лише на комплектацію.
Конструкція
Корпус із атмосферостійкого пластику ASA кольору RAL 7012 (базальтовий сірий) або з алюмінієвого сплаву AlMg3, стійкого до дії морської води. На стороні подачі вбудований захист від дотику.
- робоче колесо відцентрове з лопатками, загнутими назад
- балансування у двох площинах, якість
G 6.3за DIN ISO 1940 - вентиляторний блок із відкидним механізмом — чистять без демонтажу з покрівлі
- підключення до клемної коробки на корпусі або на двигуні
Приладдя для монтажу й керування: цоколі для встановлення на даху DAP, запірні клапани DVK, дахові глушники DSS, гнучкі з’єднання DAS, ступінчасті трансформатори TEM, частотні перетворювачі, датчик SEN CO2 і пристрій підтримання постійного тиску CON P1000.
Як підбирають
Витрату й потужність беруть із таблиці характеристик картки. Каталог дає те, чого в ній немає, — ККД і звукову потужність у двох напрямках:
| Модель | Потужність, Вт | Витрата, м³/год | ККД, % | Маса, кг | LWA5 / LWA6, дБ(А) |
|---|---|---|---|---|---|
| DHA 250 E4 | 53 | 650 | 21,4 | 5,5 | 62 / 66 |
| DHA 315 E4 | 115 | 1 885 | 38,3 | 8,0 | 61 / 65 |
| DHA 355 E4 | 255 | 3 020 | 45,8 | 16,5 | 70 / 73 |
| DHA 400 E4 | 456 | 4 335 | 49,4 | 19,3 | 70 / 75 |
| DHA 450 D4 | 690 | 5 870 | 55,9 | 29,7 | 73 / 78 |
| DHA 500 D4 | 1 507 | 9 240 | 56,3 | 42,0 | 76 / 83 |
| DHA 560 D4 | 1 958 | 11 950 | 54,4 | 51,0 | 81 / 86 |
Головне, що видно з таблиці: ККД різко зростає з типорозміром — з 21 % у 250-го до 56 % у 500-го, а далі знову падає. Маленький даховий вентилятор витрачає майже вчетверо більше енергії на кубометр, ніж середній. Якщо задачу можна закрити одним більшим агрегатом замість двох маленьких, це вигідніше в експлуатації.
Друга цифра — LWA6, звукова потужність у довкілля — завжди вища за LWA5 (у канал) на 3–7 дБ. Для даху над житлом рахують саме її.
Що врахувати при монтажі
- під вентилятор ставлять дах-цоколь
DAP— безпосередньо на покрівлю не монтують - горизонтальний викид спрямовують у бік від припливних решіток і вікон сусідніх будівель
- для регулювання витрати беруть ступінчастий трансформатор або частотний перетворювач; виконання
ECрегулюється сигналом 0–10 В без додаткових пристроїв - відкидний механізм вимагає вільного простору навколо агрегата для обслуговування
- запірний клапан
DVKзакриває канал при зупинці й не дає холоду йти в будівлю
Пластиковий корпус ASA легший і дешевший, алюмінієвий AlMg3 — для агресивного середовища й приморських зон. Матеріал корпуса перевіряють за конкретним виконанням, бо в межах одного типорозміру бувають обидва варіанти.
