Де застосовується

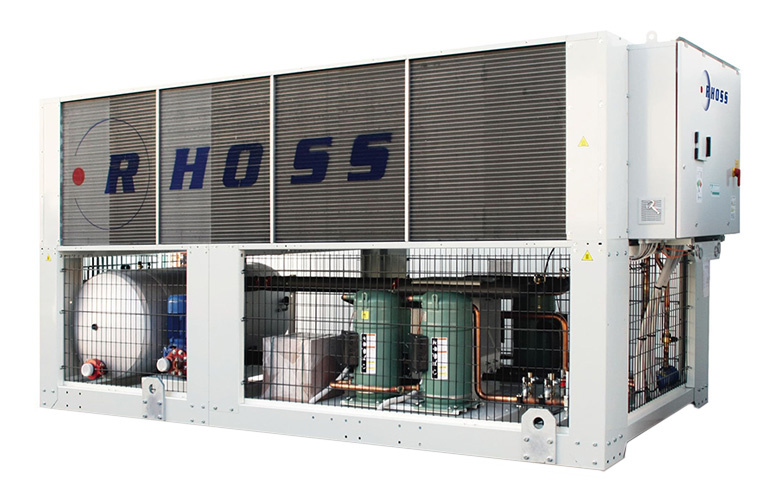

Чилер повітряного охолодження на спіральних компресорах для зовнішньої установки. Типові об’єкти:
- офіси, магазини, готелі, ресторани
- адміністративні й громадські будівлі
- системи з фанкойлами та припливними установками
- невеликі технологічні процеси з постійним відведенням тепла
Серія має два виконання за призначенням: TCAEY — тільки охолодження, THAEY — реверсивний тепловий насос, який узимку працює на обігрів.
Конструкція
Несучий каркас і панелі — оцинкована листова сталь із захисним покриттям RAL 9018. Основні вузли:
- герметичні спіральні компресори з вбудованим захистом від перегріву й підігрівачем картера, що вмикається автоматично після зупинки
- випарник паяно-зварний пластинчастий із нержавіючої сталі, теплоізольований, з електропідігрівом захисту від замерзання
- конденсатор із мідних труб з алюмінієвим оребренням
- осьові вентилятори з двигунами із зовнішнім ротором
| Позиція в коді | Значення |
|---|---|
| T | водоохолоджувач |
| C / H | тільки охолодження / реверсивний |
| A | повітряне охолодження конденсатора |
| E | спіральні компресори |
| Y | холодоагент R410A |
| B / T / S / Q | базове / високоефективне зі збільшеним конденсатором / низькошумне / наднизькошумне |
Гідравлічна група — окрема опція, і саме вона визначає, що доведеться монтувати на об’єкті:
- виконання без насоса
P1іP2— один насос звичайного або підвищеного напоруDP1іDP2— два насоси, другий у резерві, вмикається сам- версії
AS…— насос плюс бак-накопичувач, повітровідвідник, зливний клапан і підключення електронагрівача
Версії T, S і Q штатно мають пропорційне регулювання обертів вентиляторів — воно тримає роботу до −10 °C у режимі охолодження та до 40 °C зовнішнього повітря в режимі нагріву.
Як підбирають
Спіральні компресори регулюють продуктивність ступенями: скільки компресорів у контурі, стільки й ступенів. Через це підбір за пікове навантаження без запасу на часткове дає машину, яка більшу частину сезону працює пусками — а частота пусків, а не напрацювання, визначає ресурс компресора.
- об’єм води в контурі рахують від мінімального часу роботи компресора між пусками, а не від потужності
- при коротких трубопроводах ставлять буферну ємність або беруть виконання з баком-накопичувачем
- у реверсивному режимі потужність по теплу падає зі зниженням температури зовнішнього повітря, а агрегат періодично йде на розморожування
- точку балансу — температуру, нижче якої одного теплового насоса не вистачає — визначають на етапі проєкту, і саме вона задає потужність доводчика
Якщо система працює взимку або гідравліка проходить неопалюваними приміщеннями, у контур додають гліколь. Він знижує теплоємність і піднімає гідравлічний опір, тому насос і теплообмінники перераховують під фактичну концентрацію.
Що врахувати при монтажі
- вільний простір навколо конденсатора й безперешкодний викид угору — інакше рециркуляція гарячого повітря
- решітки або металеві фільтри на оребренні там, де поруч тополі чи багато листя
- віброопори під агрегатом, фільтр і реле протоку на вході у випарник
- перевірка чергування фаз при трифазному підключенні — зворотного обертання спіральний компресор не пробачає
- пристрій плавного пуску для об’єктів зі слабкою мережею
Забите оребрення дає ту саму картину, що й рециркуляція, і виглядає як аварія високого тиску без видимої причини. Якщо агрегат стоїть біля вікон житлових приміщень, шум вирішують вибором виконання ще на етапі підбору: низькошумні версії відрізняються звукоізоляцією компресорного відсіку і швидкістю вентиляторів, і замінити це кожухом на місці не вийде.
