Конструкція

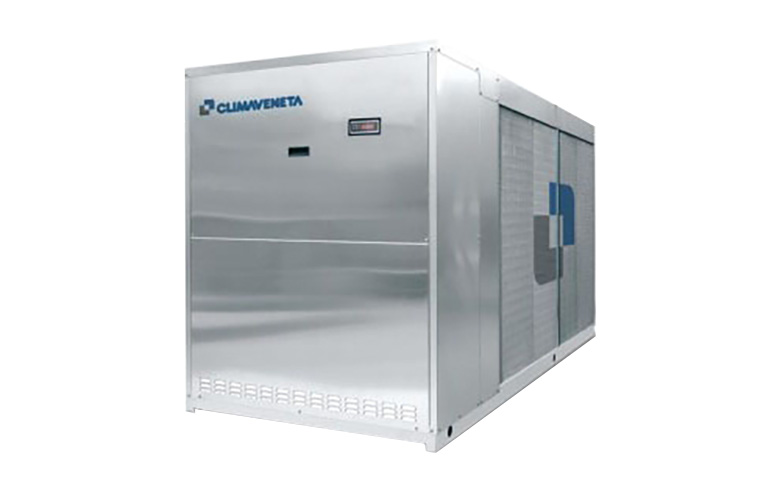

NECS-N — реверсивний тепловий насос повітря-вода для зовнішньої установки, на герметичних спіральних компресорах під R410A, з осьовими вентиляторами, кожухотрубним теплообмінником і електронним розширювальним вентилем. Тобто це агрегат, який готує і охолоджену, і гарячу воду, а не чилер із додатковою функцією.
Каркас і основа — з гарячеоцинкованої профільованої сталі достатньої товщини, усі деталі пофарбовані поліефірним порошком для повної стійкості до погоди. Холодильна частина — від двох до чотирьох контурів із тандемними компресорами.
Теплообмінник з боку джерела — оребрена батарея з мідних труб і алюмінієвого оребрення з витриманим кроком ребер. Батарея зібрана V-подібно, з перегородкою, що розділяє вентиляторну камеру: сусідні контури вентилюються незалежно один від одного. Диференційована циркуляція правильно розподіляє рідину по батареї у фазі розширення.
Виконання: базове, SL — особливо малошумне зі спеціальною звукоізоляцією компресорного відсіку й насосів, зниженою швидкістю вентиляторів і завищеною секцією конденсації, і CA — клас A за критеріями Eurovent саме в режимі теплового насоса, теж із завищеною секцією конденсації. У малошумному виконанні швидкість вентиляторів автоматично піднімається, якщо зовнішні умови стають надто важкими.
Керування — контролер W3000SE Compact з алгоритмом QuickMind і самоадаптивною логікою, корисною в системах із малим об’ємом води. Діагностика веде журнал аварій і функцію «чорної скриньки» для розбору роботи агрегату.
Як підбирають
Реверсивний агрегат — це чилер, який узимку працює тепловим насосом на те саме коло фанкойлів. Він знімає з об’єкта окрему котельню, але й накладає умову: розрахунок ведуть за двома режимами одразу, і потужність по теплу при найнижчій розрахунковій температурі майже завжди виявляється вужчим місцем, ніж холод у липні.
Потужність по теплу падає зі зниженням температури зовнішнього повітря, а сам агрегат періодично зупиняється на розморожування теплообмінника. Точку балансу — температуру, нижче якої теплового насоса вже не вистачає — визначають на етапі проєкту, і саме вона задає потужність доводчика.
Виконання для роботи при низькій температурі зовнішнього повітря — окрема позиція в замовленні, а не властивість серії. Якщо агрегат має тримати нагрів у справжній мороз, це закладають до купівлі.
Об’єм води в контурі рахують від мінімального часу роботи компресора між пусками. Тандемні спіральні компресори дають ступеневе регулювання, тому в системі з малим об’ємом води потрібна буферна ємність або виконання з вбудованим баком-накопичувачем.
Якщо агрегат має ще й готувати гарячу воду, дивляться на виконання з утилізацією теплоти конденсації: додатковий теплообмінник на лінії подачі газу знімає перегрів і віддає його у вторинний контур. Теплопродуктивність цього контуру приблизно дорівнює споживаній потужності компресора.
Що врахувати при монтажі
Конденсатору потрібен вільний прохід повітря з усіх боків і безперешкодний викид угору. Взимку до цього додається друга умова: під агрегатом має бути відведення талої води, бо цикли розморожування дають її регулярно, і на плоскій покрівлі вона перетворюється на лід під самою машиною.
Оребрення захищають решітками; забите листям або пухом воно піднімає тиск конденсації влітку й погіршує відбір тепла взимку. Для реверсивної машини це подвійна втрата.
Агрегат ставлять на віброопори, на вході у теплообмінник — фільтр і реле протоку. Електропідігрівач захисту від замерзання працює, коли машина зупинена, але лишається під живленням, тому знеструмлювати агрегат на зиму не можна.
Живлення трифазне; при монтажі перевіряють чергування фаз. Для об’єктів з обмеженою потужністю вводу передбачають пристрій плавного пуску, а на довгих кабельних лініях — компенсацію реактивної потужності.
