Де застосовується

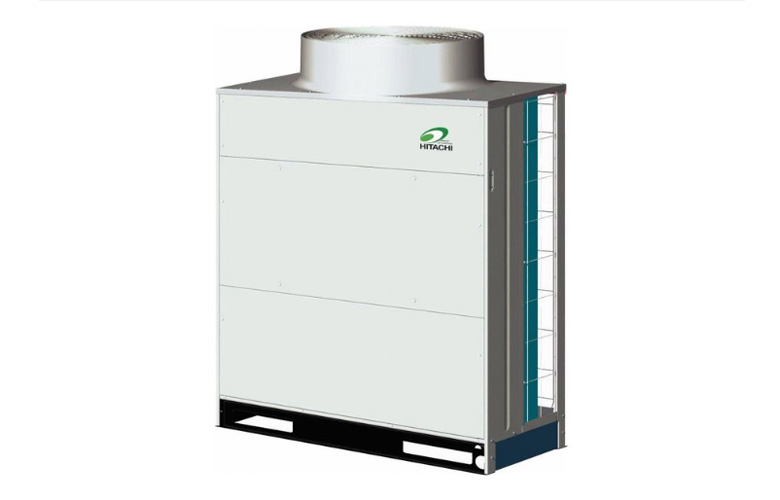

Це зовнішній блок мультизональної системи Set Free, а не готовий кондиціонер: до нього під’єднують внутрішні блоки різних типів, і саме їхній набір визначає результат на об’єкті.
- бізнес-центри й адміністративні будівлі
- готелі й торгові комплекси
- лікарні й великі громадські будівлі
- об’єкти, де десятки приміщень ведуть власну температуру
Система модульна: базові блоки поєднуються між собою, і сумарна довжина трас у великій конфігурації доходить до 1 000 метрів. Виробництво — Іспанія.
Конструкція
Компресор інверторний, холодоагент R-410A, живлення трифазне 400 В по всій лінійці, гарантія 24 місяці.
У серії є дві принципово різні схеми обв’язки, і це головна розвилка:
| Схема | Що дає |
|---|---|
| Двотрубна | усі внутрішні блоки одночасно гріють або холодять |
| Тритрубна | одні приміщення гріють, інші холодять у той самий момент |
Тритрубна схема з рекуперацією — це те, чого не вміє більшість VRF у каталозі. Для будівлі, де сонячний і тіньовий бік мають протилежні потреби взимку, вона знімає проблему повністю.
| Модель | Холод, кВт | Тепло, кВт | EER / COP | Внутрішніх блоків |
|---|---|---|---|---|
| RAS-8FSXN1E | 22,4 | 25,0 | 4,12 / 4,08 | 1–14 |
| RAS-10FSXN1E | 28,0 | 31,5 | 3,98 / 4,07 | 1–18 |
| RAS-12FSXN1E | 33,5 | 37,5 | 3,16 / 3,79 | 1–21 |
| RAS-14FSXN1E | 40,0 | 45,0 | 3,30 / 3,62 | 1–26 |
| RAS-16FSXN1E | 45,0 | 50,0 | 3,24 / 3,12 | 1–29 |
Як підбирають
Сумарну потужність внутрішніх блоків узгоджують із зовнішнім за таблицями системи. Виробник задає діапазон прямо: від 50 до 130 % продуктивності зовнішнього блока.
- перевищення 100 % допустиме саме тому, що приміщення не працюють одночасно на максимумі — це закладено в розрахунок
- кількість внутрішніх блоків залежить від довжини магістралей: у RAS-14FSXN1E це 26 блоків узагалі, але лише 16 при максимальній довжині трас
- нижня межа роботи на обігрів −23 °C, охолодження працює від −5 до +43 °C
- фазність по всій лінійці трифазна 400 В — це перевіряють до замовлення
Друга цифра в останньому пункті найважливіша для проєкту: довжина трас прямо скорочує допустиму кількість внутрішніх блоків, і це не видно з паспортної цифри «до 26».
Що врахувати при монтажі
- зовнішньому блоку потрібне вентильоване місце: витрата повітря доходить до 10 700 м³/год і має вільно йти вгору
- опорну конструкцію рахують на фактичну вагу — до 295 кг у старших моделей
- рівень шуму 64 дБ звіряють із нормами для межі ділянки в житловій забудові
- у модульній конфігурації місце рахують під усі блоки разом із проходами для обслуговування
- довжина трас, перепади висот і додаткова заправка рахуються за методикою виробника
Монтаж, вакуумування, заправку й налаштування адрес виконує підрядник із холодильним допуском.
