Де застосовується

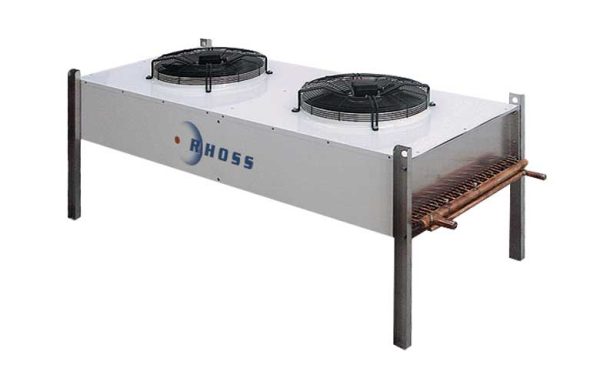

Це віддалений конденсатор: теплообмінник із вентиляторами, який виносять від холодильної машини й ставлять там, де є місце для скидання тепла.
- системи, де компресорно-конденсаторна частина рознесена по об’єкту
- будівлі, де машинний зал усередині, а тепло скидають на дах
- холодильні системи промислового призначення
- об’єкти з обмеженнями на розміщення обладнання на фасаді
Конденсатори постачаються з комплектом опорних кронштейнів: CCAMY V — вертикальне встановлення з горизонтальним потоком повітря, CCAMY H — горизонтальне з вертикальним потоком.
Конструкція
- теплообмінник — високоефективний змійовик із мідних труб із механічним розширенням на алюмінієвому оребренні
- кріплення холодильного контуру виконані спайкою, проєктний тиск 40 бар
- кожен теплообмінник проходить випробування на витоки сухим повітрям і постачається заправленим азотом
- конструкція батареї з алюмінієвого сплаву AlMg3 — захист від вібрацій і теплового розширення
Вентилятори осьового типу із зовнішнім ротором і лопатями з полімерного матеріалу, із вбудованим тепловим захистом. Ступінь захисту IP 54 за DIN 40050; у серійному оснащенні є пристрій контролю швидкості з роз’єднанням фази.
Як підбирають
| Модель | Потужність | Споживана потужність | Живлення |
|---|---|---|---|
| CCAM 105S | 15,1 кВт | 0,32 кВт | 220 В |
| CCAM 120-280N | 99,8 кВт | 5,20 кВт | 380 В |
| CCAM 2110-2130N | 161,4 кВт | 7,80 кВт | 380 В |
- співвідношення тепловіддачі до споживання близько 20–47 разів — конденсатор витрачає енергію тільки на вентилятори
- молодша модель однофазна, старші — трифазні: це визначає вимоги до вводу
- корпус з оцинкованої попередньо фарбованої сталі з епоксидною обробкою RAL 9002
Електрощит укомплектований кабелями під 400 В, розподільною коробкою з роз’єднувачем і самогасним кожухом IP 55 із пристроєм безперервного контролю.
Що врахувати при монтажі
- орієнтацію встановлення — вертикальну чи горизонтальну — обирають до замовлення: кронштейни різні
- довжину й діаметр трубопроводу холодоагенту між машиною й конденсатором задає проєкт
- місце для скидання тепла має забезпечити вільний вихід повітря без рециркуляції
- виробництво — Італія, гарантія 24 місяці
Пайка з’єднань холодильного контуру й вакуумування виконуються спеціалістом із холодильним допуском; азот із теплообмінника стравлюють перед підключенням.
