Где применяется

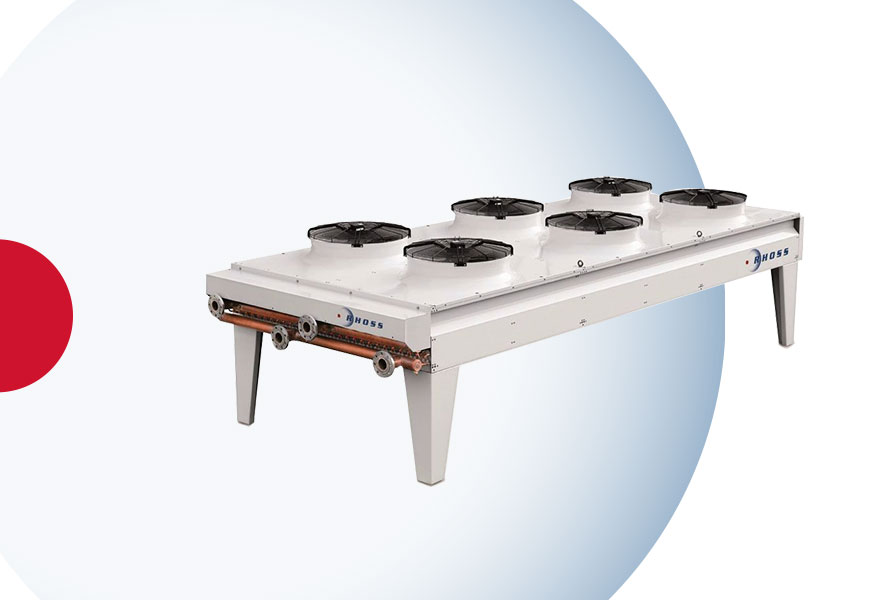

Это удалённый конденсатор: теплообменник с вентиляторами, который выносят от холодильной машины и ставят там, где есть место для сброса тепла.
- системы, где компрессорно-конденсаторная часть разнесена по объекту
- здания, где машинный зал внутри, а тепло сбрасывают на крышу
- холодильные системы промышленного назначения
- объекты с ограничениями на размещение оборудования на фасаде
Конденсаторы поставляются с комплектом опорных кронштейнов: CCAMY V — вертикальная установка с горизонтальным потоком воздуха, CCAMY H — горизонтальная с вертикальным потоком.
Конструкция
- теплообменник — высокоэффективный змеевик из медных труб с механическим расширением на алюминиевом оребрении
- крепления холодильного контура выполнены спайкой, проектное давление 40 бар
- каждый теплообменник проходит испытания на утечки сухим воздухом и поставляется заправленным азотом
- конструкция батареи из алюминиевого сплава AlMg3 — защита от вибраций и теплового расширения
Вентиляторы осевого типа с внешним ротором и лопастями из полимерного материала, со встроенной тепловой защитой. Степень защиты IP 54 по DIN 40050; в серийном оснащении есть устройство контроля скорости с разъединением фазы.
Как подбирают
| Модель | Мощность | Потребляемая мощность | Питание |
|---|---|---|---|
| CCAM 105S | 15,1 кВт | 0,32 кВт | 220 В |
| CCAM 120-280N | 99,8 кВт | 5,20 кВт | 380 В |
| CCAM 2110-2130N | 161,4 кВт | 7,80 кВт | 380 В |
- соотношение теплоотдачи к потреблению около 20–47 раз — конденсатор тратит энергию только на вентиляторы
- младшая модель однофазная, старшие — трёхфазные: это определяет требования к вводу
- корпус из оцинкованной предварительно окрашенной стали с эпоксидной отделкой RAL 9002
Электрощит укомплектован кабелями под 400 В, распределительной коробкой с разъединителем и самогасящимся кожухом IP 55 с устройством непрерывного контроля.
Что учесть при монтаже
- ориентацию установки — вертикальную или горизонтальную — выбирают до заказа: кронштейны разные
- длину и диаметр трубопровода хладагента между машиной и конденсатором задаёт проект
- место для сброса тепла должно обеспечить свободный выход воздуха без рециркуляции
- производство — Италия, гарантия 24 месяца
Пайка соединений холодильного контура и вакуумирование выполняются специалистом с холодильным допуском; азот из теплообменника стравливают перед подключением.
