Где применяется

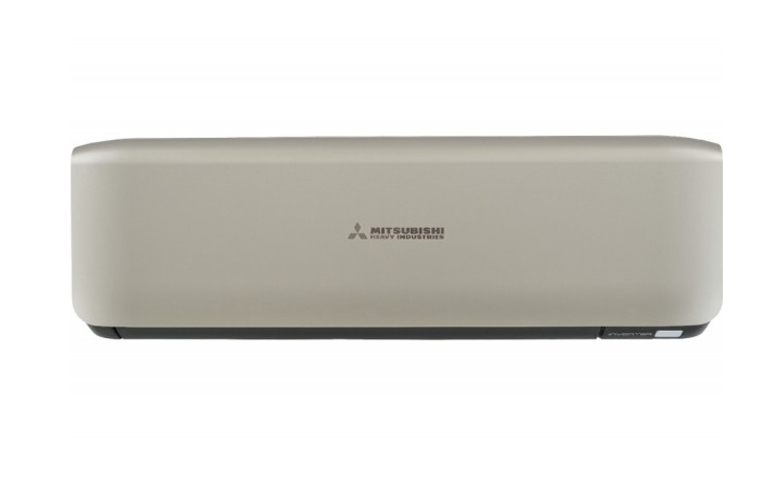

Это внутренний блок мультисплит-системы серии ZS. Работает в составе системы с наружным блоком SCM — отдельно от него это просто теплообменник с вентилятором.
- жилые комнаты в квартирах и домах
- кабинеты и небольшие офисные помещения
- номера гостиниц
- объекты, где комнаты включают по очереди, а не все сразу
Неравномерная нагрузка — это не недостаток, а заложенный в расчёт режим: суммарная мощность внутренних блоков может превышать мощность наружного.
Конструкция
- габариты 290 × 870 × 230 мм
- вес 9,5–10 кг в зависимости от типоразмера
- хладагент R-410A, компрессор системы инверторный
- режимы обогрева и охлаждения, управление с пульта
Как подбирают
| Наружный блок | Суммарная длина трасс | Перепад высот блоков | Заправка с завода |
|---|---|---|---|
| SCM40ZS-S, SCM45ZS-S | до 30 м | до 15 м | на 30 м |
| SCM50ZS-S, SCM60ZM-S1 | до 40 м | до 15 м | на 40 м |
| SCM71ZM-S1, SCM80ZM-S1 | до 70 м | до 20 м | на 40 м |
| SCM100ZM-S1, SCM125ZM-S1 | до 90 м | до 20 м | на 50 м |
- на один внутренний блок разрешена трасса не более 25 м — независимо от того, какой наружный блок стоит
- количество внутренних блоков на одном наружном — от 2 до 6, суммарная мощность от 6,0 до 19,5 кВт в зависимости от модели SCM
- рабочие пределы системы: охлаждение от −15 до +43 °C, обогрев от −15 до +24 °C
- питание однофазное 220–240 В, 50 Гц — подводится к наружному блоку, внутренние питаются от него
Мощность этого блока смотрите в таблице характеристик карточки, а совместимость с конкретным SCM — по таблице комбинаций производителя: не каждый наружный блок берёт произвольный набор внутренних.
Что учесть при монтаже
- стену проверяют на вес блока до 10 кг вместе с трубопроводом
- дренаж выводят с уклоном, без петель
- трасса на этот блок — до 25 м, суммарная по системе ограничена таблицей выше
- межблочный кабель прокладывают вместе с трассой, силовые и управляющие линии разводят отдельно
Пусконаладку с назначением адресов выполняет монтажник — без этого система не различает комнаты.
