Где применяется

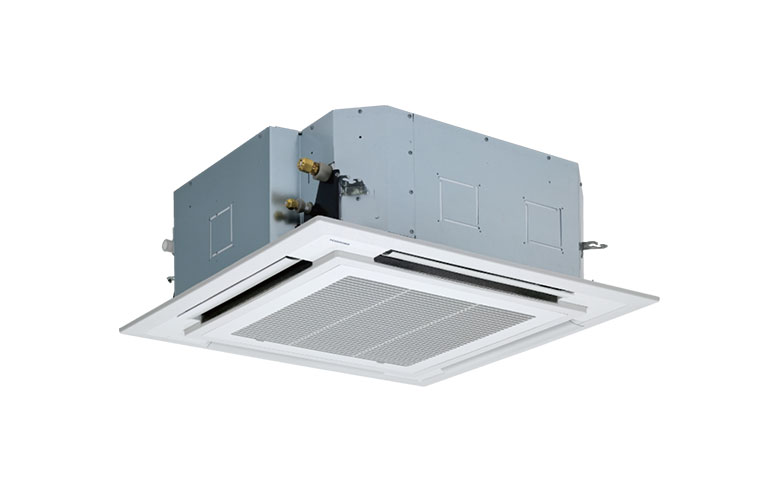

Внутренний блок четырёхпоточной кассеты Toshiba на хладагенте R410A. Работает в составе мульти-сплит-системы — отдельно, без наружного блока, не устанавливается.
- офисы и квартиры с подвесным потолком в составе мульти-сплит-системы
- помещения с квадратной геометрией, где нужна раздача на четыре стороны
- комнаты с высоким потолком — блок работает при высоте до 3 м
- объекты, где на одном наружном блоке собирают 2–4 комнаты
Буква C в середине артикула означает исполнение «только охлаждение»: RAS-M10SMUV-E — тепловой насос, RAS-M10SMUCV-E — без обогрева. Это разные машины, и заменить одну на другую после монтажа невозможно.
Конструкция
Корпус 268 × 575 × 575 мм и панель 27 × 700 × 700 мм одинаковы во всех трёх типоразмерах. Корпус из оцинкованной стали горячего погружения, панель цвета «лунно-белый».
- турбовентилятор с двигателем мощностью 60 Вт
- пять скоростей вентилятора
- масса блока 15 кг, панели 3 кг
- присоединение развальцовкой; дренажный порт
VP25 - беспроводной пульт
WH-H3UEс двумя батареями в комплекте
⚠️ Панель RB-B11MC(W)E — отдельная позиция, в комплект блока она не входит. Без неё кассета не комплектна.
Как подбирают
Мощность берут из таблицы характеристик карточки. Сервисное руководство даёт расход, шум и диаметры — то, что определяет монтаж:
| Модель | Расход H…L, м³/мин | Шум охл. H…L, дБ | Трубы жидкость / газ, мм | Масса блок / панель, кг |
|---|---|---|---|---|
| RAS-M10SMUV-E | 9,8 … 7,2 | 37 … 30 | 6,35 / 9,52 | 15 / 3 |
| RAS-M13SMUV-E | 10,3 … 7,2 | 38 … 30 | 6,35 / 9,52 | 15 / 3 |
| RAS-M16SMUV-E | 11,0 … 7,5 | 40 … 31 | 9,52 / 12,7 | 15 / 3 |
Главное: расход между типоразмерами почти не меняется — с 9,8 до 11,0 м³/мин, то есть на 12 %. Старшая кассета не прокачивает заметно больше воздуха, она охлаждает тот же поток сильнее. Зона обслуживания от типоразмера почти не зависит.
Второе, что решает при замене: у типоразмера 16 другие диаметры труб — 9,52 и 12,7 мм вместо 6,35 и 9,52. Переход с 13-го на 16-й требует перекладки магистрали, а не только замены блока.
Что учесть при монтаже
- панель
RB-B11MC(W)Eзаказывают отдельной позицией - высота потолка для установки — от 2,5 до 3,0 м
- рабочие пределы: охлаждение от 21 до 32 °C, обогрев от 0 до 29 °C в помещении
- потребление самого блока 23 Вт — это лишь вентилятор и автоматика
- наружный блок подбирают по таблице комбинаций производителя
⚠️ Комбинации с наружным блоком имеют ограничения. Для части сочетаний производитель сокращает максимальную длину трассы с 70 до 50 м, а некоторые пары недоступны вовсе. Это сверяют до заказа, а не при монтаже.
