Где применяется
Это внутренний блок мультисплит-системы, а не самостоятельный кондиционер: он работает только в паре с наружным блоком серии SCM, и сколько таких блоков повесить на один наружный — решают на этапе проекта.

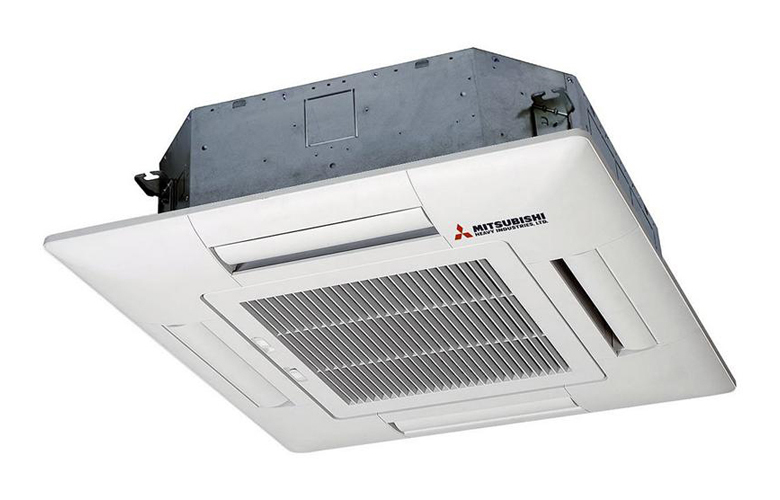

Кассета FDTC компактная: корпус скрывается за подвесным потолком, наружу остаётся панель 700 × 700 мм под стандартную потолочную решётку.
- офисы открытой планировки и переговорные
- магазины, салоны, приёмные
- квартиры и дома с подшивным потолком
- помещения, где нужна равномерная раздача воздуха на четыре стороны
Конструкция
Блок встраивается целиком, видна только декоративная панель TC-PSA-25W-E.
- корпус 248 × 570 × 570 мм, панель 35 × 700 × 700 мм
- вес блока 15 кг, панель ещё 3,5 кг
- хладагент R-410A, компрессор системы инверторный
- трубы жидкость / газ: 6,35 / 9,52 мм у FDTC25VF, 6,35 / 12,7 мм у FDTC50VF
Как подбирают
| Модель | Холод / тепло, кВт | Давление Hi/Me/Lo, дБ(A) | Поток Hi/Me/Lo, м³/мин |
|---|---|---|---|
| FDTC25VF | 2,5 / 3,4 | 36 / 32 / 29 | 9,0 / 8,0 / 6,5 |
| FDTC50VF | 5,0 / 5,8 | 42 / 36 / 30 | 11,5 / 9,0 / 7,0 |
- цифры в таблице — режим охлаждения; на обогреве шум и поток выше на 1–2 позиции
- отдельно есть режим максимальной мощности: он поднимает шум до 38 дБ(A) у FDTC25VF и 47 дБ(A) у FDTC50VF
- уровень звуковой мощности 56 дБ(A) у младшей модели и 60 дБ(A) у старшей
Данные измерены по ISO-T1: охлаждение при 27 °C в помещении и 35 °C снаружи, обогрев — 20 °C в помещении и 7 °C снаружи.
Что учесть при монтаже
- запотолочное пространство считают под высоту корпуса 248 мм плюс дренаж и трубопровод
- дренаж от кассеты отводят самотёком с уклоном, без петель и сифонов
- трасса до наружного блока — не более 25 м на этот блок
- панель ставят после зашивки потолка, её размер согласуют с шагом решётки
Подключение к системе, вакуумирование и заправку выполняет подрядчик с холодильным допуском — самостоятельный монтаж снимает гарантию 36 месяцев.
