Тепловые насосы Mitsubishi Electric ZUBADAN

Основные характеристики тепловых насосов ZUBADAN от Mitsubishi Electric

Например, если температурный уровень наружного воздуха достигает показателя -20 ºС, то номинальная мощность со 100% (при расчете на температуру воздуха +7 ºC) будет уменьшаться до 60%. То есть использование тепловых насосов в качестве основного обогрева в условиях суровых зим было крайне нерациональным вариантом. Так было раньше, но сейчас картина в корне изменилась — появились тепловые насосы ZUBADAN.

Основные характеристики Mitsubishi Electric ZUBADAN

• Тепловые насосы ZUBADAN с инверторной технологией могут использоваться в различных областях, как бытовые, полупромышленные и мультизональные системы.
• Номинальная мощность полноценной системы будет варьироваться в диапазоне от 3 до 63 кВт.
• Эффективное функционирование сохраняется до температуры за окном -28 ºC. В условиях суровых зим необходимо организовывать бивалентные системы, которые, как правило, состоят из теплового насоса и дополнительного источника тепла. Такой тандем отопительного оборудования позволит создать максимально комфортную и теплую обстановку на протяжении всей зимы, а также обеспечит горячее водоснабжение.
• Управление агрегатами можно организовывать централизованно, а также интегрировать в систему «Умный дом».

Особенности технологии ZUBADAN

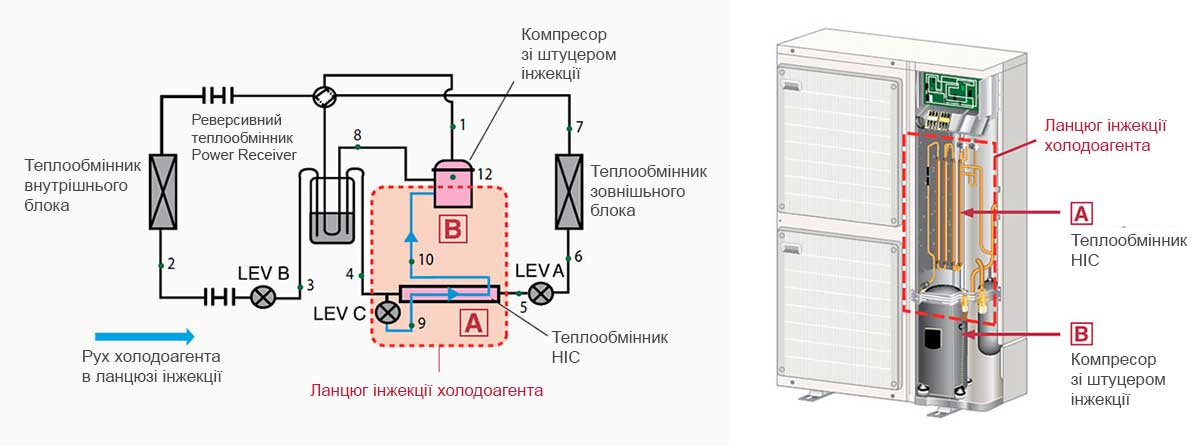

Электронные расширительные клапаны LEV A и LEV B, ступенчато присоединенные к корпусу находят центральную точку давления. Из данной области теплоноситель в жидком виде попадает в теплообменник HIC типа труба в трубе для испарения.

Расширительный клапан LEV C регулирует пропорции пара и жидкости в смеси, для того чтобы далее она поступила в инжекционный штуцер, расположенный на входе в компрессор. Инжекция смеси происходит в замкнутом контуре между спиралями компрессора на промежуточном этапе сжатия, что ведет за собой «превращение» одноступенчатого компрессора спирального типа в двухступенчатый.

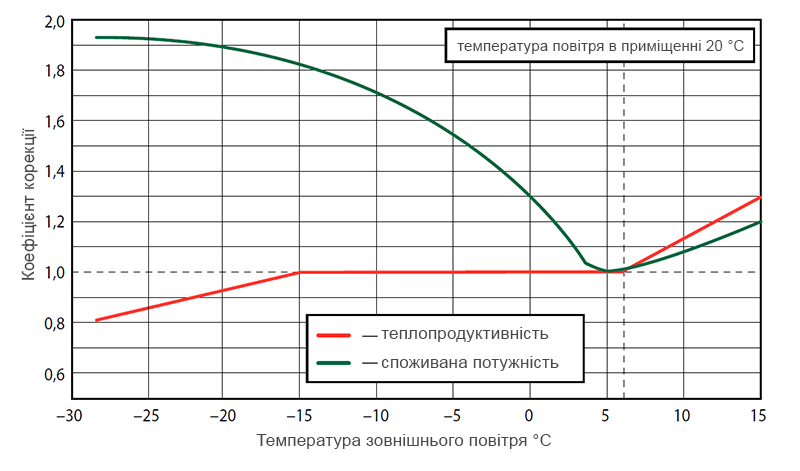

Круглогодичное производство тепла

Однако, стоит все же отметить, что при таких низких температурах производительность будет несколько ниже, и, возможно, придется подключать к системе вспомогательные обогревательные элементы.

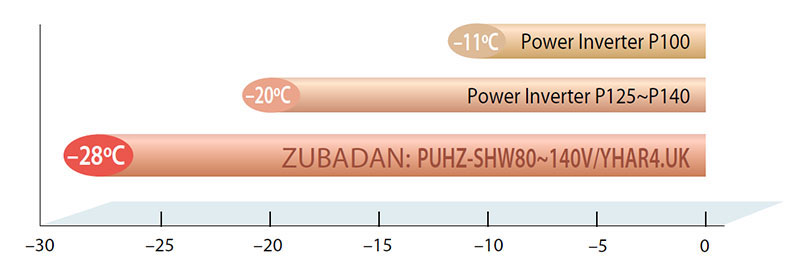

Несмотря на это, по сравнению с традиционным отоплением, и даже с серией энергоэффективных агрегатов POWER Inverter, данные тепловые насосы являются признанными лидерами.

Комфортный обогрев помещения

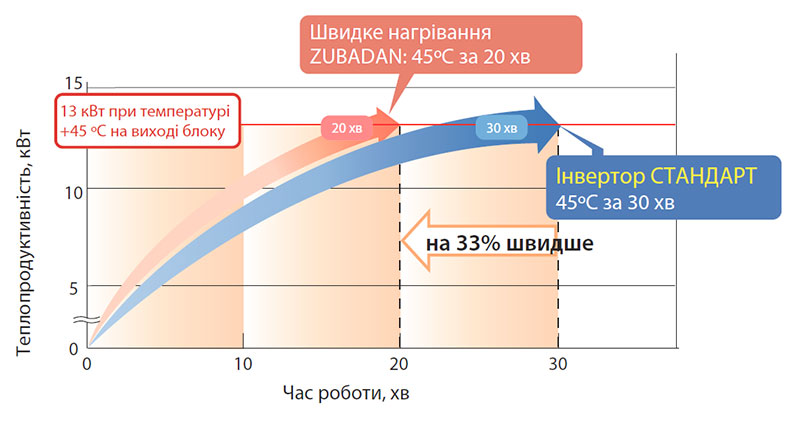

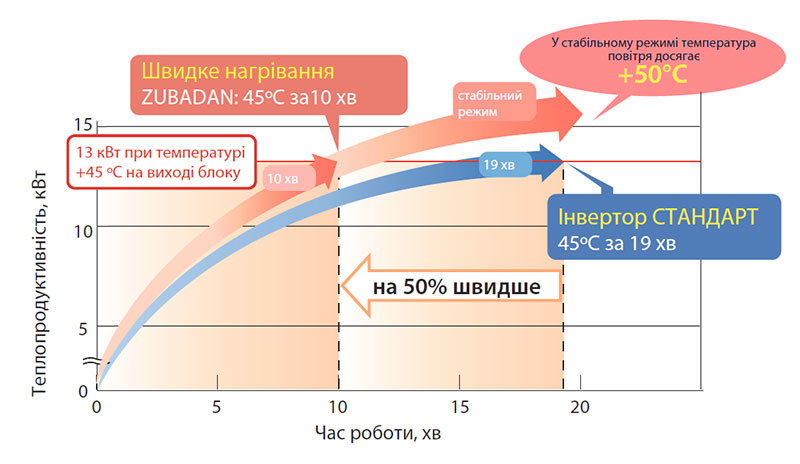

Максимальная теплопроизводительность при пуске

Тепловые насосы Mitsubishi Electric, которые имеют воздушное охлаждение, характеризуются намерзанием льда на внешней поверхности наружного блока зимой. Выше указанная функция обеспечивает быстрое и незаметное для человека избавление от намерзшего льда, что позволяет сохранять оптимальную производительность.

Уникальный теплообменник HIC

Теплообменник позволяет увеличивать энергоэффективность системы при функционировании механизма инжекции охлаждающей жидкости путем ее разделения на паро-жидкостную смесь.

1. Хладагент, проходящий расширительный вентиль LEV C, который снижает давление.
2. Хладагент, не проходящий расширительный вентиль LEV C.

Назначение: Жидкий хладагент частично испаряется, и двухфазная смесь жидкость-газ подается на вход инжекции компрессора

Эффект: Увеличение энергоэффективности системы при работе цепи инжекции при работе цепи инжекции хладагента.

Инжекция теплоносителя значительно увеличивает нагрузку на компрессор и снижает его энергоэффективность. Эта нагрузка была уменьшена за счет теплообменника HIC. Теплообмен между потоками охлаждающей жидкости с переменным давлением приводит к частичному испарению жидкости.

Таким образом парожидкостная комбинация значительно снижает дополнительную нагрузку.

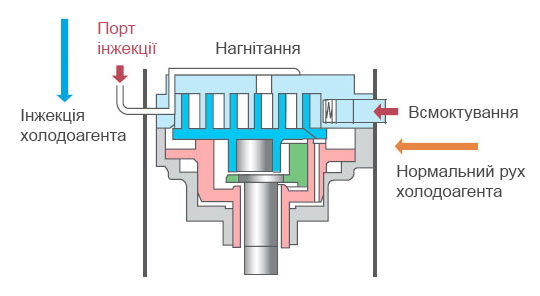

Мощный и компактный компрессор Mitsubishi Electric со штуцером инжекции

Назначение: Увеличение расхода хладагента через компрессор.

Эффект: Увеличение тепловой мощности при низкой температуре наружного воздуха. Повышение температуры воздуха на выходе внутреннего блока, а также сокращение продолжительности режима оттаивания.

Парожидкостная смесь, которая циркулирует в контуре, попадает в компрессор через специальный штуцер инжекции. С помощью данного элемента можно увеличить скорость движения потока хладагента внутри замкнутого контура, таким образом значительно увеличивая теплоемкость системы в условиях холодного климата.

Впрыск охлаждающей жидкости происходит на промежуточной ступени сжатия через отверстие на верхней спирали компрессора.

Компактные габариты компрессора, а также термомеханический способ закрепления деталей внутри корпуса обеспечивает универсальность в применении. Его можно установить как в бытовой серии агрегатов, так и мультизональной системе. При этом, его производительность будет находиться на максимальном уровне, так как в основе управления — инверторный привод, который гарантирует надежную работу программного обеспечения и всего оборудования в целом.

Бытовая серия ZUBADAN

Преимущества и особенности бытовой серии

• Стабильное отопление при рекордно низких температурах -25 ºC.
• Датчик 3D I-SEE — считывает местонахождение людей в помещении для того, чтобы отрегулировать поток обработанного воздуха, направить или отклонить в определенную сторону; позволяет значительно экономить электроэнергию.
• Plasma Quad — многоуровневая система фильтрации воздушных масс, удаляет разного рода загрязнения. Имеет фильтр для дезодорации воздуха, который борется с неприятными запахами.
• Регулируемые жалюзи позволяют создать объемный воздухообмен и обеспечить все помещения свежим воздухом.
• Непрерывная работа 24 часа в сутки при минимальном потреблении электроэнергии.
• Низкая шумовая нагрузка.
• Опционально блоки с бактерицидным фильтром, содержащим ионы серебра.

Модели бытовых инверторных тепловых насосов Mitsubishi Electric Zubadan:

Полупромышленная серия ZUBADAN полупромышленная серия

Преимущества и особенности полупромышленной серии

• Возможность подключения внешних блоков к сторонним внутренним модулям (докомплектация контроллером обязательна).
• Обеспечивается максимальная энергоэффективность, поскольку нет необходимости в использовании дополнительных антифризов или промежуточных гликоль-водяных теплообменников.
• Возможно каскадное подключение тепловых насосов.
• Опционально поставляются модули с улучшенным антикоррозийным покрытием.
• Шумовая нагрузка минимальная.

Модели полупромышленных тепловых насосов Mitsubishi Electric Zubadan:

Мультизональная серия ZUBADAN VRF мультизональная серия

Преимущества и особенности мультизональных VRF систем

• В режиме обогрева наружная температура должна быть не менее -25 ºC.
• Сохранение номинальной производительности при температуре за окном до -15 ºC.
• Быстрое размораживание теплообменника через каждые 250 минут.
• Мгновенный запуск, при наружной температуре -15 ºC система достигает своей номинальной тепловой мощности всего за 20 минут.
