Где применяется
Многофункциональная система с тепловым насосом «воздух-вода»: отопление, кондиционирование и горячее водоснабжение от одного контура. Производитель называет целевые объекты прямо — коттеджи, гостиницы, рестораны.
- дома без газа, где отопление и ГВС идут от электричества
- объекты с тёплым полом как основным контуром
- гостиницы и рестораны с большим суточным потреблением горячей воды
- системы, куда впоследствии планируют подключить солнечные коллекторы
Система состоит из четырёх частей: наружного блока, гидромодуля, панели управления и водяного бака. В контур можно включить фанкойлы различного типа, тёплый пол и накопительный бак.
Конструкция

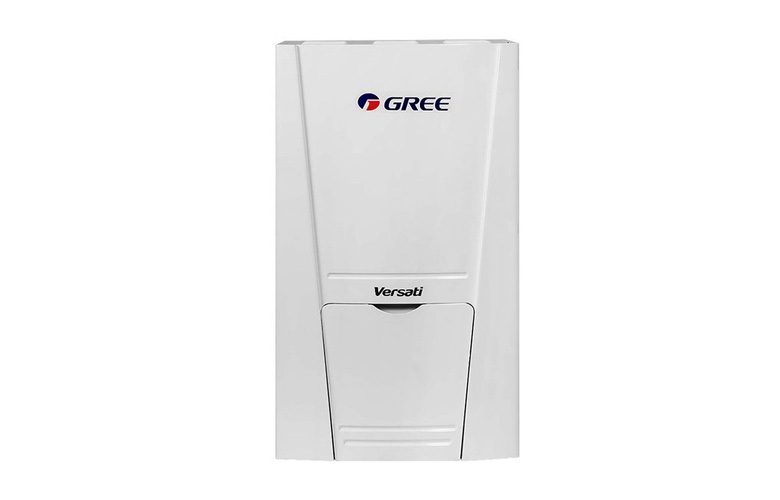

Наружный блок — тепловой насос с DC-инверторным компрессором на хладагенте R410. Технология Супер DC-инвертора держит заданную температуру точно.
- однофазное (индекс
K) или трёхфазное (индексM) питание - адаптация к изменению напряжения в широком диапазоне
- программируемый пульт: параметры задаются по времени, дню недели, будням и праздникам
- в гидромодуле тепло хладагента передаётся воде контура отопления, тёплого пола и ГВС
- бак из нержавеющей стали, не подвержен коррозии; перфорированная трубка снижает перемешивание воды
- нагрев воды в баке до 70 °C уничтожает большую часть бактерий
Рабочие пределы по режимам разные: обогрев от −22 °C, охлаждение от +10 до +48 °C, нагрев воды от −20 до +45 °C.
Как подбирают
Мощность берут из таблицы характеристик карточки. Но каталог даёт то, что меняет подбор в корне: производительность приведена отдельно для тёплого пола и для фанкойлов, и разница велика.
| Модель | Тепло пол, кВт | Тепло фанкойл, кВт | COP пол | COP фанкойл | Масса наруж., кг |
|---|---|---|---|---|---|
| GRS-CQ8.0Pd/NaE-K | 8,0 | 7,6 | 4,4 | 3,3 | 80 |
| GRS-CQ10Pd/NaE-K | 10,0 | 9,5 | 4,5 | 3,4 | 80 |
| GRS-CQ12Pd/NaE-K | 12,0 | 11,5 | 4,3 | 3,35 | 107 |
| GRS-CQ14Pd/NaE-M | 14,0 | 13,5 | 4,2 | 3,35 | 114 |
| GRS-CQ16Pd/NaE-M | 15,5 | 14,0 | 4,05 | 3,3 | 114 |
Главное: переход с тёплого пола на фанкойлы забирает около четверти эффективности — COP падает с 4,4 до 3,3. Причина в температуре воды: полу хватает 35 °C, фанкойлу нужно больше. Это влияет на счёт сильнее, чем выбор типоразмера.
Второе: самый высокий COP не у самой маленькой модели, а у второй — 4,5 у 10-киловаттной. Дальше он падает до 4,05. Производитель и сам выносит это значение отдельно.
Третье: корпус меняется между 10 и 12 кВт — с 980 × 427 × 788 мм и 80 кг на 900 × 412 × 1345 мм и 107 кг. Блок становится почти вдвое выше, и место под него проверяют именно на этой границе.
Что учесть при монтаже
- индекс
K— однофазное питание,M— трёхфазное; сверяют с проектом электрики - присоединение воды 1″, трубы хладагента 3/8″ жидкость и 5/8″ газ
- водяной бак подбирают отдельно: 200 или 300 л, с электронагревателем 3 кВт
- бак 200 л имеет габарит 540 × 1595 мм и массу 68 кг, 300 л — 620 × 1620 мм и 82 кг
- солнечные коллекторы подключаются через бак и дают дополнительную экономию
Нагрев воды до 70 °C даёт санитарный эффект против бактерий, но тепловой насос сам такой температуры не даёт — верхние градусы добирает электронагреватель бака на 3 кВт. Это учитывают в расчёте экономии: часть энергии на ГВС всё равно будет электрической.
