Де застосовується

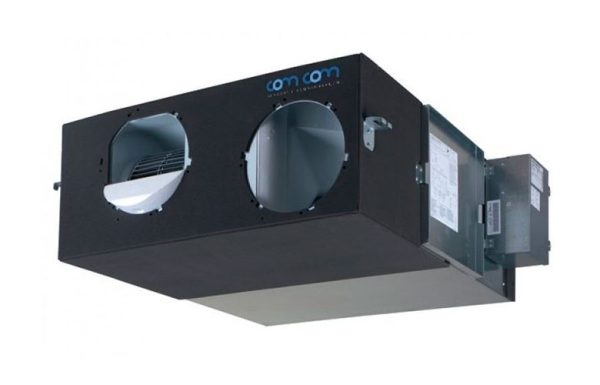

Припливно-витяжна установка системи HRV — вентиляція з рекуперацією тепла. Її ставлять там, де свіже повітря потрібне постійно, а втрачати на ньому тепло не хочеться:
- офіси й переговорні з нерівномірним заповненням
- готелі, магазини, ресторани
- громадські будівлі з постійним потоком людей
- об’єкти, де вже стоїть Sky Air або VRV — установка інтегрується з ними
Установка повертає до 80 % теплової енергії, витраченої при вентиляції: приплив свіжого повітря не збиває температуру, тому кондиціонер не змушений компенсувати вентиляцію.
Конструкція
Теплообмінник перехресноточний і повертає не лише явну, а й приховану теплоту — разом із теплом передається волога, і повітря в приміщенні взимку не пересушується. Елемент виготовлено зі спеціально обробленого вогнестійкого паперу, корпус — оцинкована сталь.
Три режими роботи:
- режим теплообміну — основний
- режим байпаса — повітря йде повз теплообмінник; це і є нічне вільне охолодження, коли зовні прохолодніше, ніж у приміщенні
- режим подачі свіжого повітря
| Показник | Значення по лінійці |
|---|---|
| Типорозміри | дев’ять, від VAM150FA до VAM2000FB |
| Витрата повітря, м³/год | 150 – 2 000 |
| Зовнішній статичний тиск, Па | 64 – 157 |
| Ефективність за температурою, % | 72 – 80 |
| Ефективність за ентальпією, охолодження / нагрів, % | 58–67 / 62–70 |
| Рівень шуму, дБ(А) | від 27 |
| Маса, кг | 24 – 152 |
Нижчі швидкості дають вищу ефективність — це видно в таблиці по кожному типорозміру.
Як підбирають
Головний виграш дає не сама установка, а її інтеграція з кондиціюванням. У парі з Sky Air або VRV виробник заявляє економію до 40 % експлуатаційних витрат — за рахунок того, що вентиляція частину часу працює замість кондиціонера, а не разом із ним.
- типорозмір обирають за витратою повітря — від 150 до 2 000 м³/год
- друга цифра — зовнішній статичний тиск, від 64 до 157 Па; він показує, яку довжину повітроводів установка потягне
- якщо тиску не вистачає на фактичну трасу, виробник радить не брати більший блок, а додати допоміжний вентилятор — це дешевше й вимагає менше монтажного простору
- опційний датчик CO₂ вимикає вентиляцію, коли свіжого повітря достатньо
Типова ситуація на об’єкті: дальнє приміщення вентилюється гірше за розрахунок, бо реальна траса відрізняється від проєктної. Для переговорної з нерівномірним заповненням датчик CO₂ прямо знижує споживання проти роботи з фіксованою кратністю повітрообміну.
Що врахувати при монтажі
- блок компактний: висота
VAM250FA— 285 мм, тому він іде у вузький простір між стелею й перекриттям, під балку або під підлогу невеликої будівлі - установки ставлять горизонтально або вертикально — вертикальний монтаж за стіною прямо передбачений конструкцією
- маса зростає різко: від 24 кг у молодшої моделі до 152 кг у старшої; підвіси рахують на фактичну вагу конкретної моделі
- протипилові фільтри
M6,F7іF8за EN 779:2012 доступні для моделейVAM-FB
Фільтр створює додатковий опір, і його враховують у розрахунку статичного тиску, а не додають після монтажу. Режим нічного вільного охолодження вимагає задання уставки температури на місці при встановленні — у серії VAM-FB він працює автономно, без команди від системи кондиціювання.
