Де застосовується

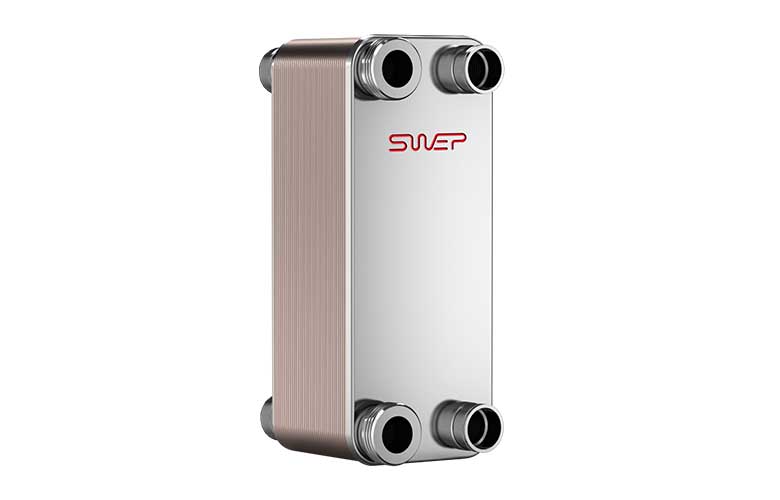

Паяний пластинчастий теплообмінник SWEP класичної номенклатури — апарати, у яких префікс прямо позначає тип випарного дистриб’ютора. Це основне рішення для випарників холодильних машин і теплових насосів.
- випарники чилерів і теплових насосів
- конденсатори холодильних контурів
- теплові пункти й системи опалення
- гідравлічний розділ первинного й вторинного контурів
- промислові процеси з обмеженим місцем під обладнання
Паяний пластинчастий теплообмінник — пакет гофрованих пластин, спаяних у вакуумі припоєм у кожній точці контакту. Прокладок і стяжної рами немає, тому 95 % матеріалу працює на теплообмін, а місць потенційного витоку не лишається взагалі.
Конструкція
Конструкція складається з покривних пластин, пакета канальних пластин і пластини з нульовим отвором, яка формує окремі контури для кожного середовища.
- немає прокладок — не потрібна їх заміна й не буває витоку по стику
- площа встановлення до десяти разів менша, ніж у кожухотрубного, і вдвічі менша, ніж у розбірного пластинчастого
- вартість життєвого циклу за 15–20 років часто вдвічі нижча за розбірне рішення
- модульність: великі установки збирають вузол за вузлом, проносячи апарати у звичайні двері й ліфти
- економія одразу за кількома статтями — енергія, обслуговування, запчастини, місце, транспорт і монтаж
Середовища проходять апарат за однією з двох схем: прямотоком (в одному напрямку) або протитоком (назустріч). Протитокова схема дає більший середній температурний напір і вищу ефективність — саме її закладають у розрахунок за замовчуванням.
Як підбирають
Витрату беруть із таблиці характеристик картки. Ряд охоплює три типорозміри — від малого до великого:
| Модель | Типорозмір | Дистриб’ютор | Макс. витрата води, м³/год |
|---|---|---|---|
| B10T | 10T | B | 9 |
| V10T | 10T | V | 9 |
| F120T | 120T | F | 27,4 |
| P120T | 120T | P | 27,4 |
| S400T | 400T | S | 83 |
| VH400T | 400T | VH | 83 |
Ряд побудований парами: кожен типорозмір існує у двох виконаннях дистриб’ютора з абсолютно однаковою витратою. B і V на 10T, F і P на 120T, S і VH на 400T. Це і є ключ до підбору: спершу обирають типорозмір за витратою, потім виконання за роллю апарата в контурі.
Крок ряду великий — 9, 27,4 і 83 м³/год, тобто приблизно втричі між сусідніми. Якщо розрахункова витрата потрапляє між значеннями, беруть старший апарат: недовантажений теплообмінник працює нормально, перевантажений — ні.
Що врахувати при монтажі
Позначення читається як префікс + типорозмір. Префікс задає виконання й тип випарного дистриб’ютора, число — типорозмір пластинного пакета. Практичний наслідок: апарати одного типорозміру з різними префіксами мають однакову максимальну витрату — наприклад, S400T і VH400T обидва тримають 83 м³/год. Префікс змінює не гідравліку, а розподіл середовища на вході.
- для роботи випарником тип дистриб’ютора підбирає постачальник за холодоагентом і режимом — самостійна заміна виконання неприпустима
- паяний апарат не розбирається; при забрудненому середовищі ставлять фільтр на вході
- промивання лише хімічне, у зворотному напрямку
- захист від замерзання обов’язковий при роботі з водою в холодильному контурі
- приєднувальні розміри звіряють зі схемою — розташування патрубків залежить від виконання
Типова помилка — узяти апарат «за витратою» без огляду на тип дистриб’ютора. У випарнику неправильний розподіл холодоагенту дає нерівномірне заповнення каналів, і паспортна потужність не досягається, хоча гідравліка формально збігається.
