Де застосовується

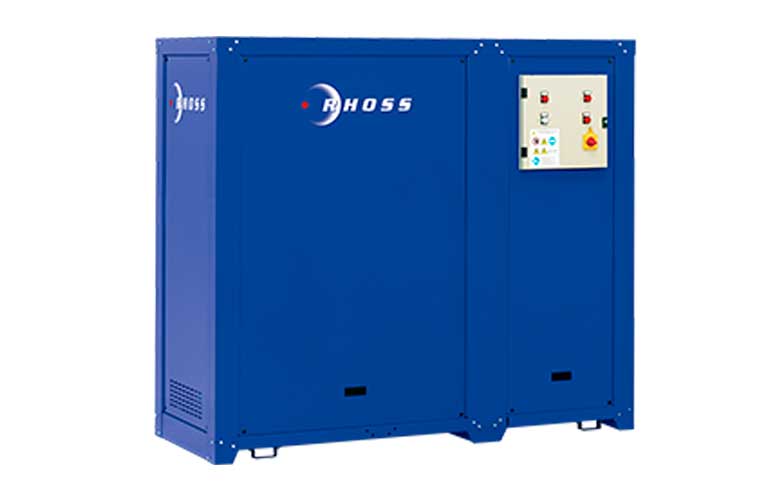

Це насосний блок із накопичувальним баком: готовий гідравлічний модуль, який ставлять між чилером і споживачами холоду. Він розділяє первинний і вторинний контури й керує обома.
- системи чилер-фанкойл у комерційних будівлях
- об’єкти, де потрібен гідравлічний розділ первинного й вторинного контурів
- системи з великою кількістю споживачів і змінним навантаженням
- схеми з вільним охолодженням
Блок постачається зібраним: замість того щоб добирати насоси, баки, клапани й арматуру окремо, проєктувальник ставить у схему один готовий вузол.
Конструкція
До складу входить усе, що інакше збиралося б на місці:
- накопичувальний бак із вуглеводневої сталі, фарбований, ємністю 200 або 425 літрів
- первинний контур із одним насосом, вторинний — із насосом базового напору
- розширювальний бак, запобіжний клапан, відсікаючі клапани, вентилі наповнення й зливу, клапани автоматичного й ручного стравлювання повітря
- теплообмінник зі спаяно-звареними пластинами; у версії вільного охолодження в комплект входить тароване реле потоку
Несуча конструкція з оцинкованої листової сталі, фарбована порошковою поліестровою фарбою; панелі знімні для доступу до внутрішніх компонентів. Контроль електромеханічний.
Як підбирають
| Модель | Об’єм бака | Габарити | Живлення |
|---|---|---|---|
| PBHI 0200 | 200 л | 1340 × 1206 × 861 мм | 380 В |
| PBHI 0400 | 425 л | 1919 × 1706 × 863 мм | 380 В |
- версія B — базова: один насос на первинний і вторинний контур із базовим напором
- версія F — вільного охолодження: додається теплообмінник непрямого фрікулінгу
- заводські опції: насос вторинного контуру зі збільшеним напором, подвійний насос із автоматичним запуском резервного, відцентровий насос із вбудованим інвертором
Подвійний насос із автоматичним запуском резервного — це те, що відрізняє відповідальний об’єкт від звичайного: при відмові одного насоса система не зупиняється.
Що врахувати при монтажі
- трифазне живлення 380 В потребує відповідного вводу
- габарити 1340–1919 мм по довжині вимагають місця в технічному приміщенні з доступом із боків
- об’єм бака підбирають під інерційність системи, а не під потужність чилера
- виробництво — Італія, гарантія 24 місяці
Насос із вбудованим інвертором тримає постійний перепад тиску в системі зі змінним навантаженням — на об’єктах із фанкойлами й термостатичними клапанами це прямо економить електрику.
